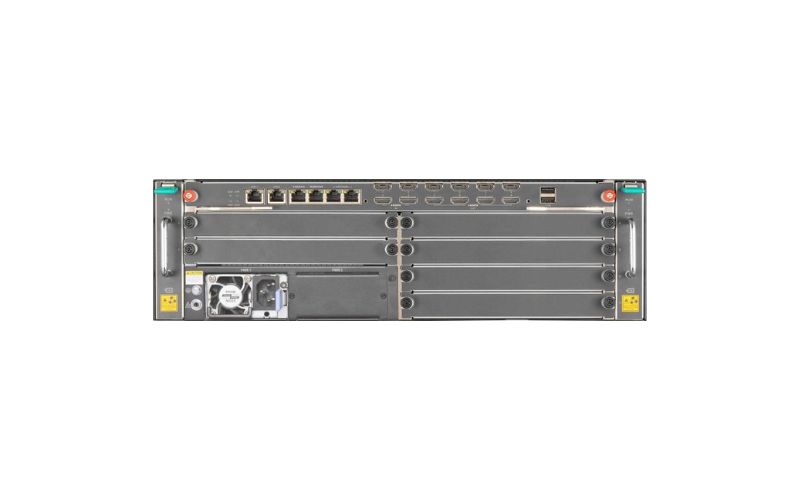

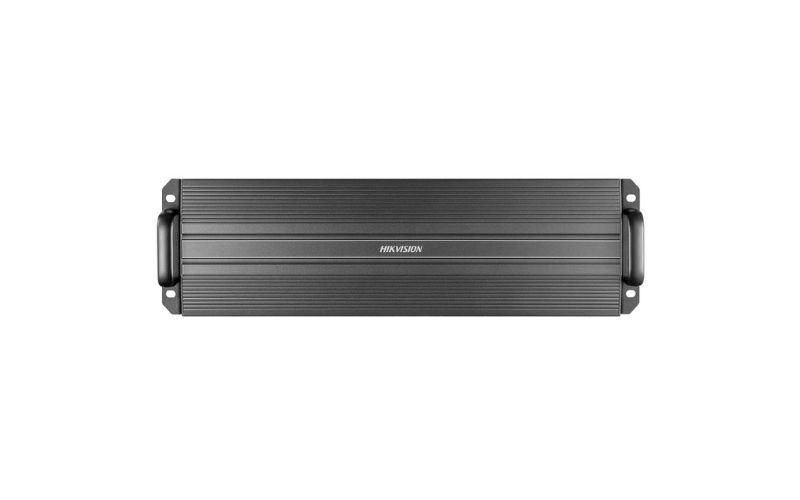

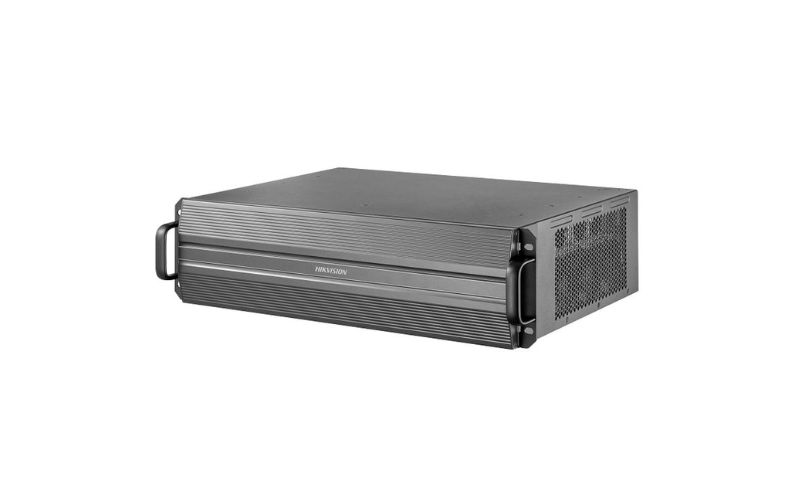

DS-B31-04H08H - B31 All-in-one Controller Hikvision

Thông số kỹ thuật DS-B31-04H08H – Bộ điều khiển B31 All-in-one Hikvision

Khung máy (Chassis)

• Chiều cao khung máy: 3U

• Loại bus: Chuyển mạch mạng Gigabit

• Khe cắm bo mạch điều khiển chính: 1

• Bo mạch điều khiển chính đã lắp đặt: 1

• Khe cắm nguồn: 2

• Nguồn đã lắp đặt: 1

• Khe cắm bo mạch dịch vụ: 6

• Bo mạch dịch vụ đã lắp đặt: 0

• Quạt: 14 (2 bo mạch quạt, mỗi bo gồm 7 quạt)

Giao diện

• USB: 2 × USB 2.0

• Cổng nối tiếp: 1 × Console (RJ-45) + 1 × cổng dự phòng để gỡ lỗi + 2 × cổng RS-485/RS-232 đa chức năng (RJ-45)

Nguồn điện

• Giao diện nguồn: 100 – 240 VAC, 50/60 Hz

• Công suất tiêu thụ: ≤ 120 W

Mạng

• Giao diện mạng: 2 × Ethernet tự thích ứng 10/100/1000 Mbps (RJ-45)

Tường ghép (Video Wall)

• Số lượng tường ghép: 8

• Quy mô tường ghép: ≤ 8

• Số cửa sổ hiển thị mở: 128

• Chia cửa sổ trên mỗi cổng ra: 1/4/6/8/9/16/25

• Khả năng sao chép nguồn vào: Hỗ trợ

• Lớp trên mỗi cổng: 4 × 1080p hoặc 2 × 4K

• Lớp trên mỗi thiết bị: 32

• Cảnh lưu trữ: 128

• Hiển thị hình ảnh video wall: Hỗ trợ

• Thời gian chuyển cảnh tự động: 3 giây

• Kênh xem trước: 2

• Độ phân giải xem trực tiếp: CIF(352×288)/QCIF(176×144)/HCIF(704×288)/DCIF(528×384)/FCIF(704×576)

• Hình nền: ≤ 8; độ phân giải hình nền đơn: 1280×720 đến 7680×4320; định dạng: JPG/JPEG

• Phụ đề: ≤ 8 phụ đề trên toàn bộ tường ghép; ≤ 3 phụ đề trên một tường ghép

• Cắt hình ảnh đầu vào: Hỗ trợ, tối đa 200 px mỗi cạnh (trái, phải, trên, dưới)

• Độ trễ giải mã tín hiệu cục bộ: 120 ms

Tổng quan

• Nhiệt độ làm việc: 0 °C – 50 °C

• Độ ẩm làm việc: 10% – 90%

• Trọng lượng tịnh: ≤ 6,7 kg (14,77 lb.)

• Trọng lượng gộp: ≤ 14 kg (30,86 lb.)

• Kích thước (Rộng × Cao × Sâu): 442,4 × 128 × 341,6 mm (17,42″ × 5,04″ × 13,45″)

• Danh sách đóng gói: 1 × cáp nối tiếp, 1 × dây nguồn AC, 1 × dây tiếp đất, 1 × ốc M4, 1 × giá đỡ HDMI, một số phụ kiện chốt HDMI, 1 × tài liệu an toàn & tuân thủ quy định

Âm thanh đầu vào

• Số lượng cổng vào âm thanh: 4

• Loại giao diện: Âm thanh nhúng HDMI

Video đầu vào

• Độ phân giải hỗ trợ:

  • 1024×768@60 Hz, 1280×1024@60 Hz, 1366×768@60 Hz, 1440×900@60 Hz,

  • 1680×1050@60 Hz, 1280×960@60 Hz, 1600×1200@60 Hz,

  • 1280×720p@50/60 Hz, 1920×1080p@50/60 Hz, 1920×1200@60 Hz,

  • 3840×2160@30 Hz (chỉ trên cổng số lẻ)

• Độ phân giải tùy chỉnh:

  • Chiều rộng: 800 – 1920 (bội số của 4)

  • Chiều cao: 600 – 1200 (bội số của 2)

  • Độ phân giải: 0,48 MP – 2,3 MP

• Loại cổng vào video: HDMI 1.4

• Độ phân giải tối đa đầu vào: 4K (chỉ cổng số lẻ)

• Số lượng cổng vào video: 4

Mã hóa video

• Kênh mã hóa: 4

• Định dạng: H.265 (mặc định), H.264

• Khả năng: 4 kênh 1080p 60fps hoặc 2 kênh 4K30

Mã hóa âm thanh

• Định dạng: G722.1, G711_U, G711_A, AAC

Video đầu ra

• Loại giao diện: HDMI 1.4

• Số lượng cổng ra: 8

• Độ phân giải tối đa: 4K

• Độ phân giải hỗ trợ:

  • XGA (1024×768@60 Hz), SXGA (1280×1024@60 Hz), 720p (1280×720@60 Hz),

  • UXGA (1600×1200@60 Hz), WSXGA (1680×1050@60 Hz), WUXGA (1920×1200@60 Hz),

  • 1080p (1920×1080@60 Hz), 4K (3840×2160@30 Hz)

• Khả năng tải ra LED:

  • Một cổng: 2.600.000 điểm ảnh

  • Chiều rộng: 288 – 3840 (bội số của 2)

  • Chiều cao: 288 – 2160 (bội số của 2)

Giải mã video

• Định dạng hỗ trợ: H.264, H.265, Smart264, Smart265, MJPEG

• Số lượng kênh giải mã: 128

• Khả năng:

  • H.264/H.265/Smart264/Smart265:

    • 4 kênh 32 MP/24 MP, 8 kênh 16 MP, 10 kênh 12 MP,

    • 16 kênh 8 MP, 20 kênh 6 MP, 32 kênh 4 MP,

    • 64 kênh 1080p hoặc 128 kênh 720p/D1 trở xuống

  • MJPEG: 8 kênh 2 MP
    (Một nhóm 4 đầu ra chia sẻ khả năng giải mã)

Âm thanh đầu ra

• Số lượng cổng ra: 8

• Loại giao diện: Âm thanh nhúng HDMI

Giải mã âm thanh

• Định dạng: G711-A, G711-U, G722.1, G726-16/U/A, MPG, AAC-LC

Thông số thiết bị

• Khả năng giải mã: 64 kênh 1080p 30fps

• Khả năng mã hóa: 4 kênh 1080p 60fps

• Khả năng ghép nối: 8 kênh
