DS-B31-16H32H - B31 All-in-one Controller Hikvision

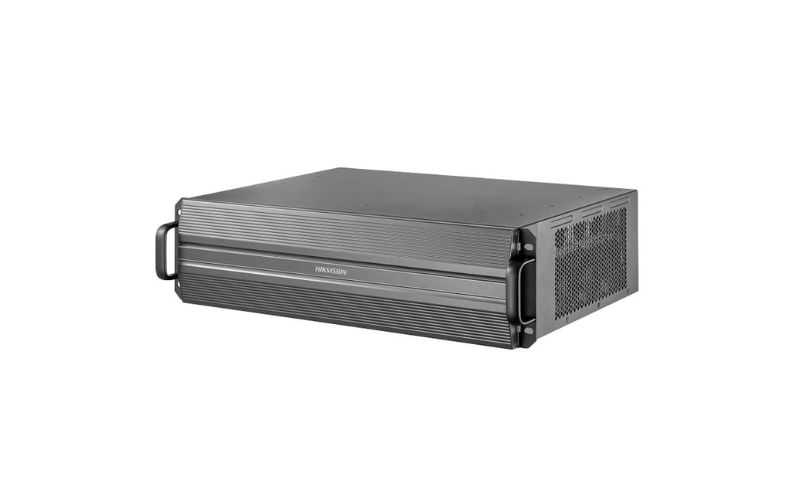

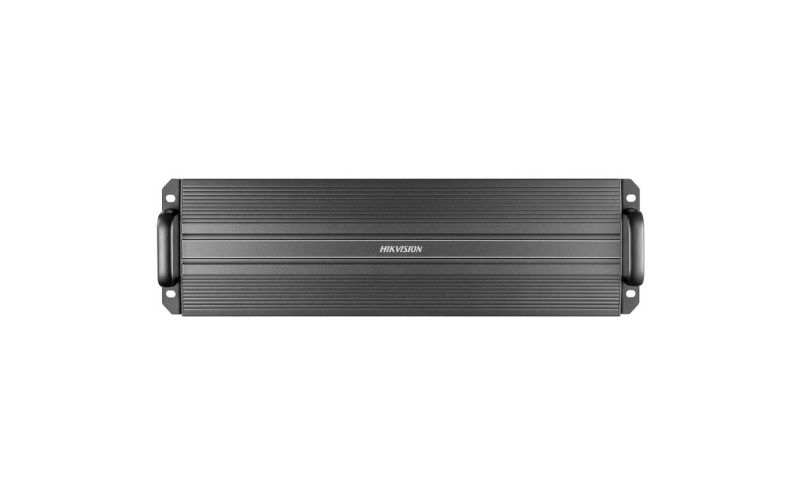

Hikvision DS-B31-16H32H – B31 All-in-one Controller

Khung máy (Chassis)

• Chiều cao khung máy: 3U
• Loại bus: Chuyển mạch mạng Gigabit
• Khe cắm bo điều khiển chính: 1
• Bo điều khiển chính đã lắp: 1
• Khe cắm nguồn: 2
• Nguồn đã lắp: 1
• Khe cắm bo dịch vụ: 6
• Bo dịch vụ đã lắp: 6
• Quạt: 14 (2 bo quạt, mỗi bo 7 quạt)

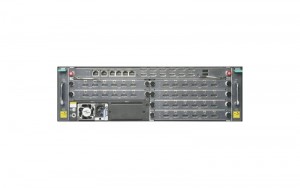

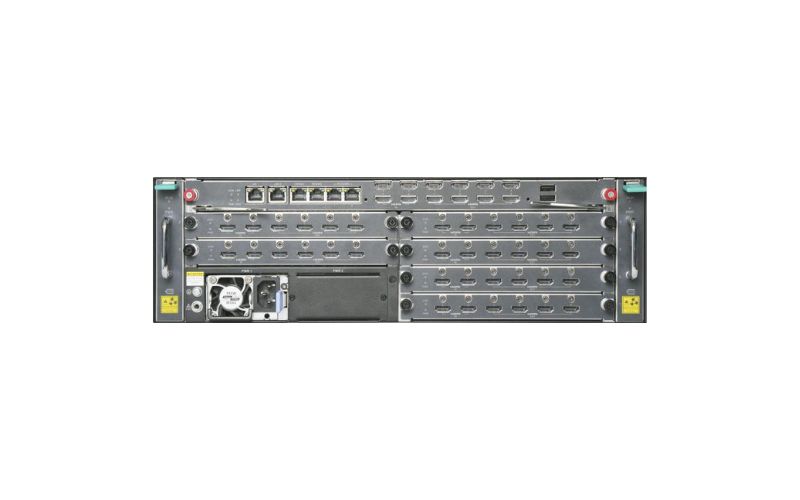

Giao diện (Interface)

• USB: 2 × USB 2.0
• Cổng nối tiếp (Serial):
  • 1 × Console port (RJ-45)
  • 1 × cổng dự phòng để gỡ lỗi
  • 2 × RS-485/RS-232 đa chức năng (RJ-45)

Nguồn điện (Power)

• Nguồn vào: 100 – 240 VAC, 50/60 Hz
• Công suất tiêu thụ: ≤ 300 W

Mạng (Network)

• Cổng mạng: 2 × Ethernet tự thích ứng 10/100/1000 Mbps (RJ-45)

Tường ghép (Video Wall)

• Số lượng tường ghép: 8
• Quy mô tối đa: ≤ 32
• Số cửa sổ hiển thị mở: 512
• Chia cửa sổ trên mỗi cổng ra: 1/4/6/8/9/16/25
• Sao chép nguồn vào: Hỗ trợ
• Số lớp trên mỗi cổng: 4 × 1080p hoặc 2 × 4K
• Số lớp trên mỗi thiết bị: 128
• Số cảnh (Scenes): 128
• Hiển thị hình ảnh video wall: Hỗ trợ
• Thời gian chuyển cảnh tự động: 3 giây
• Kênh xem trước: 2
• Độ phân giải xem trực tiếp: CIF, QCIF, HCIF, DCIF, FCIF
• Hình nền: ≤ 8 hình; độ phân giải 1280×720 đến 7680×4320; định dạng JPG/JPEG
• Phụ đề: ≤ 8 phụ đề cho toàn bộ tường ghép, ≤ 3 phụ đề cho một tường ghép
• Cắt hình ảnh đầu vào: Hỗ trợ, tối đa 200 px mỗi cạnh (trái, phải, trên, dưới)
• Độ trễ giải mã tín hiệu cục bộ: 120 ms

Tổng quan (General)

• Nhiệt độ làm việc: 0 °C – 50 °C
• Độ ẩm làm việc: 10% – 90%
• Trọng lượng tịnh: ≤ 9,4 kg (20,72 lb.)
• Trọng lượng gộp: ≤ 18 kg (39,68 lb.)
• Kích thước (R × C × S): 442,4 × 128 × 341,6 mm (17,42″ × 5,04″ × 13,45″)
• Danh sách đóng gói: 1 cáp nối tiếp, 1 dây nguồn AC, 1 dây tiếp đất, 1 ốc M4, 1 giá đỡ HDMI, phụ kiện chốt HDMI, 1 tài liệu an toàn & tuân thủ quy định

Âm thanh đầu vào (Audio Input)

• Số lượng cổng vào: 16
• Loại giao diện: Âm thanh nhúng HDMI

Video đầu vào (Video Input)

• Độ phân giải hỗ trợ:
  1024×768@60 Hz, 1280×1024@60 Hz, 1366×768@60 Hz,
  1440×900@60 Hz, 1680×1050@60 Hz, 1280×960@60 Hz,
  1600×1200@60 Hz, 1280×720p@50/60 Hz,
  1920×1080p@50/60 Hz, 1920×1200@60 Hz,
  3840×2160@30 Hz (chỉ trên cổng số lẻ)
• Độ phân giải tùy chỉnh:
  • Chiều rộng: 800 – 1920 (bội số của 4)
  • Chiều cao: 600 – 1200 (bội số của 2)
  • Độ phân giải: 0,48 MP – 2,3 MP
• Loại cổng vào: HDMI 1.4
• Độ phân giải tối đa đầu vào: 4K (cổng số lẻ)
• Số lượng cổng vào video: 16

Mã hóa video (Video Encoding)

• Kênh mã hóa: 16
• Định dạng: H.265 (mặc định), H.264
• Khả năng: 16 kênh 1080p 60fps hoặc 8 kênh 4K30

Mã hóa âm thanh (Audio Encoding)

• Định dạng: G722.1, G711_U, G711_A, AAC

Video đầu ra (Video Output)

• Loại cổng ra: HDMI 1.4
• Số lượng cổng ra: 32
• Độ phân giải tối đa: 4K
• Độ phân giải hỗ trợ: XGA, SXGA, 720p, UXGA, WSXGA, WUXGA, 1080p, 4K30
• Khả năng tải LED:
  • Một cổng: 2.600.000 điểm ảnh
  • Chiều rộng: 288 – 3840 (bội số của 2)
  • Chiều cao: 288 – 2160 (bội số của 2)

Giải mã video (Video Decoding)

• Định dạng: H.264, H.265, Smart264, Smart265, MJPEG
• Số kênh giải mã: 512
• Khả năng:
  • H.264/H.265/Smart264/Smart265:
    • 16 kênh 32 MP/24 MP, 32 kênh 16 MP, 48 kênh 12 MP,
    • 64 kênh 8 MP, 80 kênh 6 MP, 128 kênh 4 MP,
    • 256 kênh 1080p, 512 kênh 720p/D1 trở xuống
  • MJPEG: 32 kênh 2 MP
    (Một nhóm 4 cổng ra chia sẻ năng lực giải mã)

Âm thanh đầu ra (Audio Output)

• Số lượng cổng ra: 32
• Loại giao diện: Âm thanh nhúng HDMI

Giải mã âm thanh (Audio Decoding)

• Định dạng: G711-A, G711-U, G722.1, G726-16/U/A, MPG, AAC-LC

Thông số thiết bị (Device Parameters)

• Khả năng giải mã: 256 kênh 1080p 30fps
• Khả năng ghép nối (Splicing): 32 kênh
