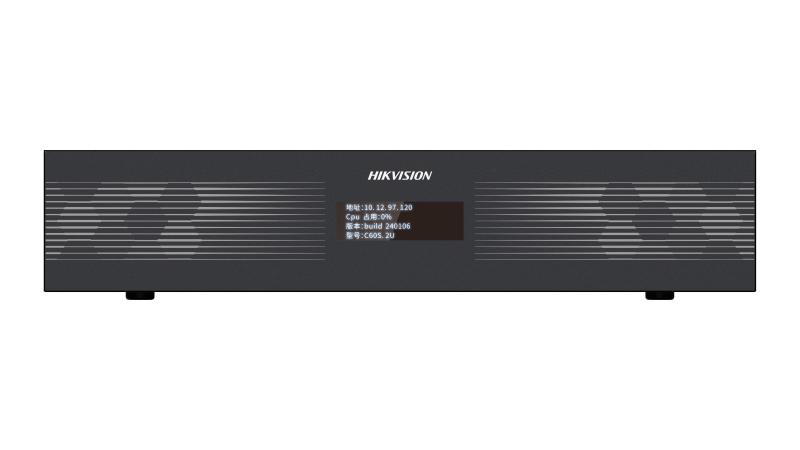

DS-C60S-S6 - Bộ điều khiển hình ảnh Controller
- Cấu trúc phần cứng
- Áp dụng thiết kế giá đỡ tiêu chuẩn 2 U và hỗ trợ lắp đặt hỗn hợp bo mạch đầu vào và bo mạch đầu ra ở một số khe cắm của khung máy.
- Sử dụng màn hình cảm ứng 3,3 inch cho phép bạn xem thông tin trạng thái thiết bị bất cứ lúc nào.
- Sử dụng 1 quạt, ống dẫn khí bên trái và ống dẫn khí bên phải để thông gió.
- Áp dụng thiết kế mô-đun cắm thêm và bo mạch dịch vụ có thể hoán đổi nóng để cho phép mở rộng thiết bị linh hoạt và bảo trì thiết bị dễ dàng.
- Đầu vào video
- Hỗ trợ các nguồn tín hiệu đầu vào video như máy tính, thiết bị đầu cuối hội nghị truyền hình và máy chủ độ nét cực cao. Hỗ trợ đầu vào tín hiệu DVI, HDMI, HDMI 4K và DP 4K và đầu vào độ phân giải tùy chỉnh.
- Hỗ trợ đầu vào âm thanh tổng hợp và đầu vào âm thanh độc lập. Đầu vào âm thanh hỗ trợ lấy mẫu 16 bit và 32 KHz hoặc 48 KHz và kênh đôi.
- Áp dụng bộ sưu tập hình ảnh RGB 888 và xuất ra mà không làm giảm chất lượng hình ảnh.
- Hỗ trợ kết hợp độ phân giải cực cao và truy cập tới tám tín hiệu 4K ultra-HD.
- Hỗ trợ OSD ở đầu vào.
- Hỗ trợ cắt ảnh đầu vào để cắt phần viền đen của ảnh đầu vào.
- Đầu ra video
- Hỗ trợ đầu ra tín hiệu video DVI, HDMI và 4K HDMI và đầu ra tín hiệu video qua cổng mạng.
- Bo mạch 2K hỗ trợ 4 kênh đầu ra 1080p@60 Hz và bo mạch 4K hỗ trợ 2 kênh đầu ra 4K. Hỗ trợ đầu ra LCD, đầu ra LED và độ phân giải đầu ra tùy chỉnh.
- Hỗ trợ đầu ra âm thanh tổng hợp.
- Áp dụng công nghệ đồng bộ khung hình để đảm bảo hình ảnh của tất cả các cổng đầu ra được đồng bộ hoàn toàn, với hình ảnh hoàn chỉnh và phát lại mượt mà, không bị trễ, mất khung hình, rách hình hoặc ghép hình.
- Giải mã video
- Hỗ trợ sử dụng bo mạch giải mã được cài đặt để giải mã nguồn tín hiệu của camera mạng và NVR.
- Chức năng của Video Wall
- Hỗ trợ ghép nối bất kỳ màn hình lớn nào gồm 16 màn hình khi thiết bị được lắp đặt đầy đủ bo mạch đầu vào và đầu ra.
- Hỗ trợ mở cửa sổ và cửa sổ nổi. Một cổng duy nhất hỗ trợ mở cửa sổ của bất kỳ lớp nào.
- Hỗ trợ phân chia cửa sổ 1/4/6/8/9/16.
- Hỗ trợ sử dụng bảng xem trước được cài đặt trong khung máy để hiển thị hình ảnh của tường video trên màn hình được kết nối hoặc để xem trước hình ảnh của tường video trên máy khách.
- Hỗ trợ 3 hình nền. Độ phân giải của mỗi hình nền là 1080p.
- Hỗ trợ 3 video wall. Mỗi video wall cho phép một hình ảnh nền.
- Hỗ trợ tối đa 9 phụ đề cho bộ điều khiển tường video, tối đa 3 phụ đề cho một tường video và cấu hình nhiều loại phụ đề khác nhau.
- Hỗ trợ tối đa 128 cảnh. Bạn có thể tùy chỉnh bố cục tường video và lưu dưới dạng cảnh.
- Hỗ trợ tự động chuyển đổi lên đến 64 nhóm nguồn tín hiệu. Hỗ trợ tự động chuyển đổi trên một cửa sổ, trên một số cửa sổ và trên tất cả các cửa sổ. Bạn có thể lưu tất cả các tài nguyên tự động chuyển đổi trong các cảnh và tùy chỉnh vị trí, cảnh và thời gian trong mỗi kế hoạch.
- Hỗ trợ nhấp đúp vào cửa sổ phụ để phóng to kích thước cửa sổ và nhấp đúp vào cửa sổ phụ lần nữa để khôi phục kích thước cửa sổ ban đầu.
- Truy cập và kiểm soát thiết bị
- Hỗ trợ sử dụng bàn phím mạng hoặc bàn phím cổng nối tiếp để điều khiển thiết bị và thực hiện thay đổi cửa sổ phụ, thao tác nhóm và thay đổi cảnh.
- Hỗ trợ sử dụng phần mềm để điều khiển màn hình LCD, bao gồm chuyển đổi màn hình, thay đổi nguồn tín hiệu màn hình và điều chỉnh độ sáng, độ tương phản, màu sắc, độ sắc nét, vị trí ngang của hình ảnh và vị trí dọc của hình ảnh.
- Hỗ trợ sử dụng giao thức ONVIF để truy cập các thiết bị nguồn mạng để giải mã.
- Bảo trì và Quản lý
- Hỗ trợ truy cập và vận hành thông qua máy khách điều khiển và máy khách web. Trình duyệt web phải là Chrome 45 trở lên.
- Hỗ trợ truy cập và vận hành thông qua ứng dụng di động (Android hoặc iOS).
- Hỗ trợ việc lấy và cấu hình tham số từ xa, nhập tham số từ xa và xuất tham số từ xa.
- Hỗ trợ lấy trạng thái hệ thống đang chạy và nhật ký hệ thống từ xa.
- Hỗ trợ khởi động lại thiết bị từ xa, khôi phục cài đặt mặc định và nâng cấp thiết bị.
- Hỗ trợ tự động phát hiện và báo động khi có lỗi và chức năng báo động ngoại lệ của thiết bị khi bo mạch trực tuyến, bao gồm ngắt kết nối mạng, xung đột IP, truy cập không hợp lệ, vượt ngưỡng nhiệt độ và ngoại lệ của quạt.
- Hỗ trợ quản lý quyền người dùng. Người dùng khác nhau được cấp các quyền khác nhau để sử dụng các tài nguyên được chỉ định và vận hành các mô-đun tường video được chỉ định.
- Hỗ trợ đồng bộ thời gian thủ công hoặc đồng bộ thời gian NTP.
Đặc điểm kỹ thuật
Khung
- Chiều cao khung: 2U
- Loại đường truyền: Loại đường truyền tốc độ cao
- Chất lượng lấy mẫu tín hiệu: YUV444
- Lắp đặt hỗn hợp các bảng dịch vụ: Tổng cộng 6 khe cắm (2 khe cắm đầu vào cho bo mạch đầu vào + 2 khe cắm đầu ra cho bo mạch đầu ra + 2 khe cắm hỗn hợp cho bo mạch đầu vào và đầu ra)
- Khe cắm bảng điều khiển chính: 1
- Khe cắm bảng dịch vụ: 6
- Đã cài đặt bảng điều khiển chính: 1
- Khe cắm đầu vào tối đa: 4
- Khe cắm đầu ra tối đa: 4
- Khả năng ghép nối thiết bị: 16 kênh
- Nguồn điện đã lắp đặt: 1
- Cái quạt: 1
- Sao lưu nóng thiết bị kép: Được hỗ trợ
Giao diện
- Giao diện nối tiếp: 1 × cổng nối tiếp gỡ lỗi + 1 × cổng RS-485 (Phoenix contact, tốc độ truyền: 115200; bit dữ liệu hợp lệ: 8 bit) + 1 × cổng RS-232 (Phoenix contact, tốc độ truyền: 115200; bit dữ liệu hợp lệ: 8 bit)
- Loại màn hình: Màn hình LCD 3,33 inch, độ phân giải: 192 × 64
Nguồn điện
- Giao diện nguồn: 100 VAC đến 240 VAC, 50/60 Hz
Mạng
- Giao thức truyền tảiBộ công cụ phát triển Hikvision, ISAPI
Videl wall
- Video wall: 3
- Tỷ lệ video wall: 16
- Mở cửa sổ: Hỗ trợ 8 cửa sổ của một cổng duy nhất
- Phân chia cửa sổ theo màn hình: 1/4/6/8/9/16
- Khả năng sao chép nguồn đầu vào:
(1) 60Hz: Bo mạch đầu vào 4K hỗ trợ hiển thị 2 kênh trên tường video và bo mạch đầu vào 2K hỗ trợ hiển thị 6 kênh trên tường video.
(2) 30Hz: Bo mạch đầu vào 4K hỗ trợ hiển thị 3 kênh trên tường và bo mạch đầu vào 2K hỗ trợ hiển thị 12 kênh trên tường video.
- Lớp trên mỗi màn hình: 8 lớp (4K/2K)
- Lớp trên mỗi thiết bị: 48 (Cấu hình đầy đủ của bo mạch đầu ra)
- Chế độ hiển thị được lưu: 128
- Độ trễ chuyển đổi tự động của cảnh: 400 mili giây
- Hệ thống hỗ trợ tối đa: 128 kế hoạch
- Hợp nhất UHD: Lên đến 4 kênh
- Hình nền: Tổng cộng: 3; tường đơn: 1, độ phân giải: 1080 p
- Phụ đề: Tổng cộng: 9, tường đơn: 3
- Đầu vào OSD: Được hỗ trợ
- Cắt hình ảnh đầu vào: Được hỗ trợ, phạm vi giá trị cắt ở trên cùng, dưới cùng, trái và phải: 0 đến 200 pixel
- Độ trễ giải mã nguồn tín hiệu cục bộ: 50 giây
Tổng quan
- Độ ẩm làm việc10% đến 90%
- Nhiệt độ làm việc0 °C đến 50 °C
- Kích thước (Rộng × Cao × Sâu)
Khung xe: 442 mm × 88,1 mm × 385 mm (17,40 inch × 3,47 inch × 15,16 inch)
Bảng: 192 mm × 20,1 mm × 223,5 mm (7,56 inch × 0,79 inch × 8,80 inch)
- Trọng lượng tịnh
≤ 7,6 kg (16,76 lb.)
Cấu hình đầy đủ, trọng lượng tịnh của khung máy: 5,21 kg (11,49 lb.), trọng lượng tịnh cho mỗi tấm ván: 0,46 kg (1,01 lb.)
- Tổng trọng lượng
≤ 11,4 kg (25,13 lb.)
Cấu hình đầy đủ, trọng lượng tịnh của khung máy: 7,94 kg (17,50 lb.), trọng lượng tịnh cho mỗi tấm ván: 0,67 kg (1,48 lb.)
- Danh sách đóng gói1 × giá đỡ, 1 × cáp nối đất, 1 × đầu cuối Phoenix, 1 × dây nguồn AC, 1 × hướng dẫn tuân thủ quy định và thông tin an toàn
- Tiêu thụ điện năng ≤ 150 W (cấu hình đầy đủ)
Tổng quan
- Độ ẩm làm việc: 10% đến 90%
- Nhiệt độ làm việc: 0 °C đến 50 °C
- Kích thước (Rộng × Cao × Sâu):
Khung xe: 442 mm × 88,1 mm × 385 mm (17,40 inch × 3,47 inch × 15,16 inch)
Bảng: 192 mm × 20,1 mm × 223,5 mm (7,56 inch × 0,79 inch × 8,80 inch)
- Trọng lượng tịnh: ≤ 7,6 kg (16,76 lb.)
Cấu hình đầy đủ, trọng lượng tịnh của khung máy: 5,21 kg (11,49 lb.), trọng lượng tịnh cho mỗi tấm ván: 0,46 kg (1,01 lb.)
- Tổng trọng lượng: ≤ 11,4 kg (25,13 lb.)
Cấu hình đầy đủ, trọng lượng tịnh của khung máy: 7,94 kg (17,50 lb.), trọng lượng tịnh cho mỗi tấm ván: 0,67 kg (1,48 lb.)
- Danh sách đóng gói: 1 × giá đỡ, 1 × cáp nối đất, 1 × đầu cuối Phoenix, 1 × dây nguồn AC, 1 × hướng dẫn tuân thủ quy định và thông tin an toàn
- Tiêu thụ điện năng: ≤ 150 W (cấu hình đầy đủ)
