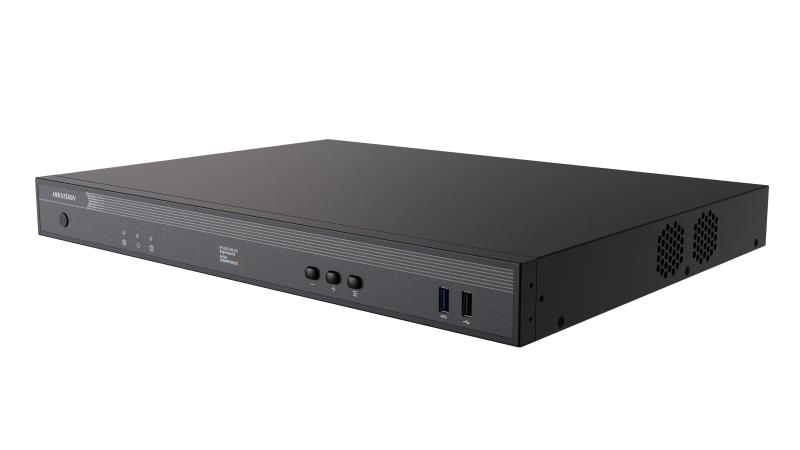

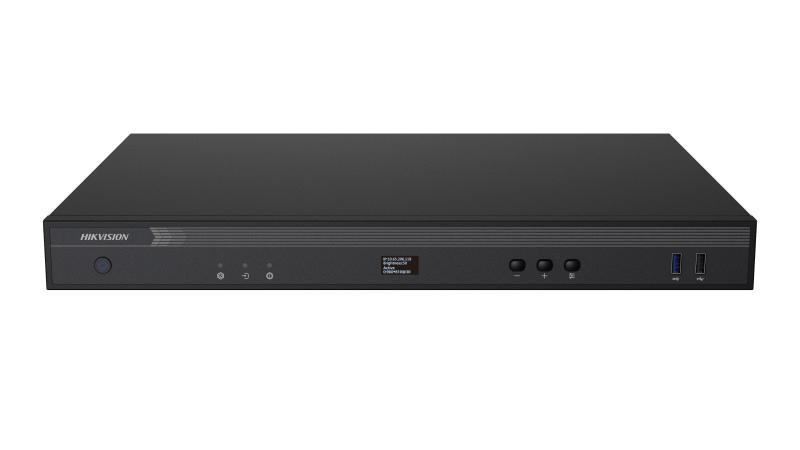

DS-DT60P-02HDI12NO/U Bộ điều khiển hình ảnh Controller
Bộ điều khiển LED 12 cổng 3 in 1
- Cung cấp màn hình OLED không cảm ứng đầy đủ màu sắc với độ phân giải 128 × 64. Nhờ đó, bạn có thể xem trạng thái thiết bị bất cứ lúc nào và việc bảo trì thiết bị trở nên dễ dàng hơn.
- Sử dụng khung máy chủ gắn giá đỡ 1 U và hệ thống khung máy cấp công nghiệp.
- Có các nút ở mặt trước để thay đổi độ sáng và các thông số khác.
- Cung cấp các chỉ báo trên bảng điều khiển phía trước để chỉ ra trạng thái nguồn, trạng thái truy cập tín hiệu và trạng thái đang chạy.
- Hỗ trợ 2 kênh tín hiệu video đầu vào. Độ phân giải DVI là 1920 × 1200@60 Hz. Độ phân giải HDMI 2.0 là 4096 × 2160@60 Hz.
- Hỗ trợ tự động điều chỉnh tốc độ khung hình từ 25 Hz đến 60 Hz để thu thập hình ảnh.
- Hỗ trợ 12 kênh đầu ra tải với khả năng tải tối đa là 7,8 MP. Chiều rộng tối đa là 32760 pixel và chiều cao tối đa là 8192 pixel cho một thiết bị duy nhất và khả năng tải tối đa của mỗi cổng mạng là 0,65 MP.
- Hỗ trợ đầu ra tải hình ảnh RGB và YUV 444 mà không làm giảm chất lượng hình ảnh.
- Hỗ trợ đầu vào của luồng âm thanh và video HDMI hỗn hợp và đầu ra âm thanh 3,5 mm.
- Hỗ trợ thu phóng toàn màn hình và thu phóng tùy chỉnh cho đầu vào tín hiệu video, thay đổi tùy chỉnh và ghép nối tùy chỉnh.
- Hỗ trợ mở cửa sổ nguồn tín hiệu trên màn hình và cửa sổ chuyển vùng.
- Hỗ trợ cấu hình tường video và hiển thị cửa sổ.
- Hỗ trợ 1 kênh phụ đề. Bạn có thể thiết lập màu sắc, phông chữ và tốc độ cuộn cho phụ đề và thêm hình ảnh.
- Hỗ trợ quản lý theo tầng và điều khiển thống nhất nhiều bộ điều khiển LED thông qua mạng.
- Hỗ trợ công nghệ bảo vệ nội dung số băng thông cao của giao thức HDCP 2.2.
- Hỗ trợ cài đặt EDID tùy chỉnh.
- Hỗ trợ sao lưu kép nguồn điện và sao lưu kép cổng mạng bộ điều khiển LED.
- Hỗ trợ căn chỉnh cáp tùy chỉnh mà không giới hạn khung hình chữ nhật.
- Hỗ trợ hoạt động thông qua máy khách hoặc trang web bộ điều khiển LED.
- Hỗ trợ cấu hình nền.
- Hỗ trợ cấu hình logo khởi động.
- Hỗ trợ cấu hình chế độ hút ẩm cho màn hình.
- Hỗ trợ sử dụng điều khiển từ xa để điều khiển màn hình hiển thị menu UI từ xa.
- Hỗ trợ điều chỉnh độ sáng, độ tương phản, sắc thái và các thông số khác của hình ảnh đầu ra.
- Hỗ trợ hiệu chỉnh màn hình ở cấp độ pixel để loại bỏ hiệu quả sự khác biệt về màu sắc và cải thiện chất lượng hiển thị
- Hỗ trợ thay đổi chế độ hiển thị, bao gồm hiển thị chung, văn bản, quảng cáo, video, điện ảnh, an ninh, v.v.
- Hỗ trợ lựa chọn chế độ điều chỉnh nhiệt độ màu như màu chuẩn, màu ấm, màu lạnh và tùy chỉnh nhiệt độ màu.
- Hỗ trợ chế độ bảo vệ mắt để bảo vệ thị lực của người xem.
- Hỗ trợ tốc độ làm mới cao ở mức 3840 Hz, thời gian phản hồi nano giây và hình ảnh video mượt mà.
- Hỗ trợ xem mối quan hệ tải giữa thiết bị và màn hình LED.
- Hỗ trợ xem vị trí màn hình bất thường trong khi chạy.
- Hỗ trợ kiểm tra các thông số như trạng thái hoạt động của thiết bị, bộ nhớ thiết bị, mức sử dụng CPU, nhiệt độ hoạt động của thiết bị và mức sử dụng cổng mạng.
- Hỗ trợ phát hiện điện áp màn hình bất thường, phát hiện nhiệt độ màn hình và phát hiện nhiệt độ thiết bị
- Hỗ trợ kết nối với thiết bị điều khiển trung tâm và thiết bị IoT thông qua cổng RS-485.
- Hỗ trợ lệnh kết nối thiết bị và quản lý thiết bị bằng cách sử dụng cổng mạng điều khiển và các giao thức như OTAP.
- Hỗ trợ sử dụng cổng mạng điều khiển để kết nối với card đa chức năng nhằm thực hiện phát hiện nhiệt độ môi trường, phát hiện độ ẩm môi trường và phối hợp giữa giám sát nhiệt độ cơ thể người và điều khiển màn hình.
- Hỗ trợ tối đa 10 cảnh. Do đó, cảnh đã lưu có thể được sử dụng trực tiếp trong tương lai.
- Hỗ trợ hiển thị 7 cửa sổ (3 cửa sổ nguồn tín hiệu + 2 cửa sổ hình ảnh + 1 cửa sổ văn bản cuộn + 1 cửa sổ nền) và tùy chỉnh bố cục cửa sổ cho tất cả các cửa sổ ngoại trừ cửa sổ nền.
- Được tích hợp hệ điều hành Android 12, bộ nhớ 4 GB và dung lượng lưu trữ 32 GB, hỗ trợ phát đa phương tiện.
- Hỗ trợ đầu ra vòng lặp HDMI 2.0 và DVI. Đầu ra vòng lặp HDMI tối đa là 4096 × 2160@60 Hz và đầu ra vòng lặp DVI tối đa là 1920 × 1200@60 Hz.
Hiệu suất xử lý
- Kiểm soát độ sáng: Có thể điều chỉnh từ 1 đến 100 (cân bằng trắng từng mức)
- Tần số khung hình: 25 Hz đến 60 Hz
- Mức độ xám: 256
- Hiển thị màu sắc: 16MP
- Độ sâu xử lý: 8 bit
- Tỷ lệ hình ảnh: Được hỗ trợ
Mô hình sản phẩm
- Mô hình sản phẩm: DS-DT60P-02HDI12NO/U
Khung gầm
- Chiều cao khung gầm: 1 U
- Chiều rộng khung gầm: 440 mm (17,32 inch)
Loại sản phẩm
- Loại sản phẩm: Bộ điều khiển LED
Bộ điều khiển LED
- Tiêu thụ trung bình: ≤42W
- Số lượng giao diện nguồn: 1
- Thông số kỹ thuật giao diện nguồn: 100 đến 240 VAC, 50/60 Hz
Bức tường video
- Mở cửa sổ: 3 cửa sổ nguồn tín hiệu + 2 cửa sổ hình ảnh + 1 cửa sổ văn bản cuộn + 1 cửa sổ nền
- Lớp trên mỗi thiết bị: 7
- Cảnh: 10
- Hình ảnh nền: 1
- Độ phân giải nền: Tối thiểu: 640 × 480, Tối đa: 1920 × 1200
- Định dạng nền: JPG/JPEG
- Phụ đề: 1
- Chiều rộng phụ đề: 32760
- Phông chữ phụ đề: Hỗ trợ phông chữ Xiaomi và phông chữ tùy chỉnh
Tổng quan
- Nhiệt độ làm việc: -10°C đến 50°C
- Độ ẩm lưu trữ: 10% đến 90%
- Độ ẩm làm việc: 10% đến 90%
- Nhiệt độ lưu trữ: -10°C đến 50°C
- Kích thước đóng gói (W × H × D): 589 mm × 103 mm × 410 mm (23,19 inch × 4,06 inch × 16,14 inch)
- Trọng lượng tịnh: 3,36 kg (7,40 lb.)
- Tổng trọng lượng: 4,48 kg (9,87 lb.)
- Kích thước (Rộng × Cao × Sâu): 440 mm × 44,5 mm × 320,8 mm (17,32 inch × 1,75 inch × 12,63 inch)
- Danh sách đóng gói: 1 × Dây nguồn AC, 1 × Giá đỡ, 2 × RS-485 green Phoenix contact cho thiết bị điều khiển trung tâm, 1 × Sổ tay thông tin an toàn và tuân thủ quy định, 3 × ăng ten thanh, 1 × Điều khiển từ xa RF
Đầu vào âm thanh
- Giao diện đầu vào âm thanh: 2
- Loại giao diện đầu vào âm thanh: 1 kênh HDMI 2.0 + 1 kênh Android nhúng
Đầu vào video
- Giao diện đầu vào video: 3
- Loại giao diện đầu vào video: 1 HDMI2.0 + 1 DVI + 1 Android nhúng
- Độ phân giải đầu vào video tối đa: HDMI2.0: 4K; DVI: 1080p
- Độ phân giải đầu vào video:
Cổng DVI:
Độ phân giải tối đa: 1920 × 1200@60 Hz
Độ phân giải tối thiểu: 320 × 180@60 Hz
Hỗ trợ độ phân giải tùy chỉnh. Độ phân giải tổng thể không được quá 2,6 MP@60 Hz
Chiều rộng tối đa: 320 đến 3840, căn chỉnh: 2 căn chỉnh
Chiều cao tối đa: 180 đến 3840, căn chỉnh: 1 căn chỉnh
Hỗ trợ HDCP 1.4
Không hỗ trợ đầu vào tín hiệu xen kẽ.
Cổng HDMI 2.0:
Độ phân giải tối đa: 4096 × 2160@60 Hz
Độ phân giải tối thiểu: 320 × 180@60 Hz
Hỗ trợ độ phân giải tùy chỉnh. Độ phân giải tổng thể không được quá 8,8 MP@60 Hz
Chiều rộng tối đa: 320 đến 8192, căn chỉnh: 2 căn chỉnh
Chiều cao tối đa: 180 đến 8192, căn chỉnh: 1 căn chỉnh
Hỗ trợ HDCP 2.2
Không hỗ trợ đầu vào tín hiệu xen kẽ
Tính năng xử lý đầu vào video
Độ sâu xử lý: 8 bit
Định dạng lấy mẫu:
Màu sắc: 444
Số lượng: 444
Số lượng: 422
YUV: 420
Đầu ra video
- Giao diện đầu ra video12
- Độ phân giải đầu ra video tối đa7,8 triệu
- Độ phân giải đầu ra videoRJ-45
- Tải trọng cho đầu ra video tới LED:
Tải cổng đơn: 650000
Chiều rộng 320-32760; căn chỉnh: 2 căn chỉnh
Chiều cao 64-8192; căn chỉnh: 1 căn chỉnh
- Giao diện tải LED12
- Giao diện đầu ra vòng lặp video2
- Loại giao diện đầu ra vòng lặp video1 kênh HDMI 2.0 + 1 kênh DVI
- Độ phân giải đầu ra vòng lặp video:
Cổng DVI:
Độ phân giải tối đa: 1920 × 1200@60 Hz
Độ phân giải tối thiểu: 320 × 180@60 Hz
Hỗ trợ độ phân giải tùy chỉnh. Độ phân giải tổng thể không được quá 2,6 MP@60 Hz
Chiều rộng tối đa: 320 đến 3840, căn chỉnh: 2 căn chỉnh
Chiều cao tối đa: 180 đến 3840, căn chỉnh: 1 căn chỉnh
Hỗ trợ HDCP 1.4
Không hỗ trợ đầu vào tín hiệu xen kẽ.
Cổng HDMI 2.0:
Độ phân giải tối đa: 4096 × 2160@60 Hz
Độ phân giải tối thiểu: 320 × 180@60 Hz
Hỗ trợ độ phân giải tùy chỉnh. Độ phân giải tổng thể không được quá 8,8 MP@60 Hz
Chiều rộng tối đa: 320 đến 8192, căn chỉnh: 2 căn chỉnh
Chiều cao tối đa: 180 đến 8192, căn chỉnh: 1 căn chỉnh
Hỗ trợ HDCP 2.2
Không hỗ trợ đầu vào tín hiệu xen kẽ.
- Giao diện đầu ra của chế độ xem trực tiếp video: 1
- Loại Video Giao diện đầu ra Live View: HDMI 1.4
- Độ phân giải đầu ra của Video Live View: 720p@60Hz
Đầu ra âm thanh
- Giao diện đầu ra âm thanh: 1
- Loại giao diện đầu ra âm thanh: Đầu ra âm thanh 3,5 mm
Hệ thống
- Hệ thống: Android 12
- Dung lượng bộ nhớ: 4GB
- Dung lượng lưu trữ: 32GB
- Bộ vi xử lý: Bộ vi xử lý ARM Cortex-A55 4 nhân 64 bit 2.0 GHz
Không dây
- WIFI: STA 2,4 GHz, AP 2,4 & 5 GHz
- Bluetooth: Bluetooth 4.0
- Ăng-ten: 3 × ăng ten thanh
- Điều khiển từ xa: Hỗ trợ điều khiển từ xa IR và điều khiển từ xa RF

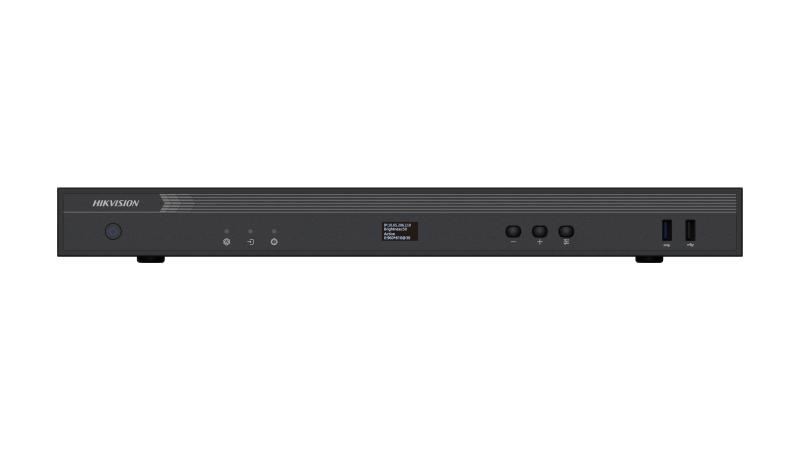

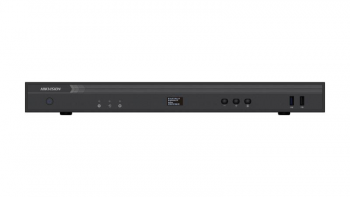

Bảng điều khiển phía trước
- Màn hình: Màn hình OLED 128 × 64
- Cổng USB: 1 kênh USB 2.0 + 1 kênh USB 3.0
- Cái nút:
+: tăng độ sáng
-: giảm độ sáng
Nguồn: thay đổi nguồn tín hiệu
- Chỉ số:
Hoạt động: Thiết bị đang chạy.
Nguồn: Đã truy cập được nguồn tín hiệu.
Lỗi: Có ngoại lệ xảy ra khi vận hành thiết bị.
- Công tắc nguồn:
Bật: Thiết bị đã được khởi động và chạy.
Tắt: Thiết bị không được bật nguồn hoặc không được khởi động.

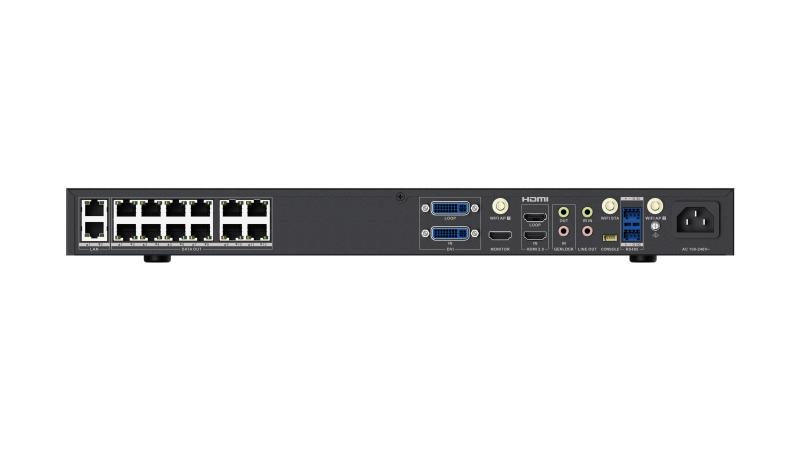

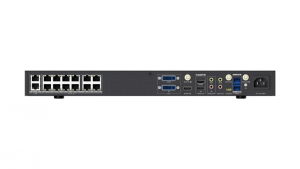

Giao diện điều khiển
- Cổng mạng điều khiển:
2 × Cổng Ethernet tự thích ứng 10/100/1000 Mbps (RJ-45)
Kết nối với mạng bên ngoài và hỗ trợ quản lý mạng theo tầng đa thiết bị.
- Đầu vào IR:
1 × đầu nối 3,5 mm
Hỗ trợ truy cập điều khiển từ xa IR.
- Giao diện nối tiếp:
1 × cổng nối tiếp gỡ lỗi (đầu nối 4 chân) + 1 × cổng nối tiếp điều khiển trung tâm RS-485 (tiếp điểm Phoenix màu xanh lá cây) + 1 × cổng nối tiếp RS-485 để nhận biết ánh sáng (tiếp điểm Phoenix màu xanh lá cây)
Tốc độ truyền: 115200, bit dữ liệu: 8
- Công tắc nguồn: Công tắc nút
