Các loại chip LED đã trở thành một phần không thể thiếu trong cuộc sống hiện đại. Từ ánh sáng chất lượng cao cho đến tiết kiệm năng lượng. Đèn LED dường như thay thế các loại đèn truyền thống. Tuy nhiên, có nhiều loại chip LED khác nhau được sử dụng trong các ứng dụng khác nhau. Hãy cùng pei.vn tìm hiểu về chip LED qua bài viết sau đây nhé.
Chip Led là gì?
Hiện nay, vẫn có nhiều người chưa thực sự hiểu rõ về khái niệm "chip LED". Một cách đơn giản, chip LED là một loại điốt được sử dụng trong đèn LED. Điốt này được tích hợp vào một con chip bán dẫn, kết hợp với các tạp chất khác, tạo thành một tiếp giáp giữa hai khối bán dẫn P và N. Các loại chip LED chịu trách nhiệm duy trì nguồn sáng ổn định và mạnh mẽ cho đèn LED.

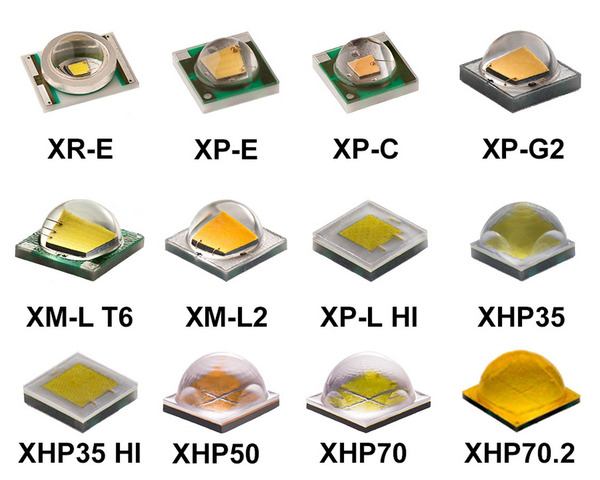

Tìm hiểu thông tin về các loại chip LED
Về cấu tạo, chip LED bao gồm năm thành phần khác nhau với các chức năng riêng biệt. Đầu tiên là giá đỡ, nơi mà chip LED được gắn và cố định. Tiếp theo là chip bán dẫn chính, đóng vai trò quan trọng trong việc phát ra ánh sáng. Lớp keo giúp bảo vệ và cách điện cho chip. Dây dẫn có nhiệm vụ kết nối các thành phần trong chip LED. Cuối cùng, bột huỳnh quang được sử dụng để tăng cường hiệu suất phát sáng.
Đảm bảo chất lượng cho các thành phần này là điều quan trọng để đảm bảo hoạt động tốt của chip LED và đạt được chất lượng tối ưu cho đèn LED.
Tìm hiểu cấu tạo chip LED
Các loại chip LED đa số có cấu tạo từ 5 bộ phận chính:
Đế của chip LED (MCPCB): Đây là bộ phận có chức năng đặt chip LED và đồng thời tạo hiệu quả tản nhiệt. Nó cũng là mạch in điện có đường cấp nguồn cho chip LED. Thường được làm từ nhôm hoặc đồng để đảm bảo tản nhiệt nhanh chóng.
LED chip: Đây là bộ phận chính có khả năng phát sáng. Nó là nơi xảy ra quá trình biến đổi điện thành ánh sáng. Chip LED được tạo ra từ các vật liệu bán dẫn như gallium nitride (GaN) và sử dụng các tác động điện tử để tạo ra ánh sáng.
Keo tản nhiệt: Bộ phận này có chức năng tản nhiệt và kết nối đế LED với bộ phận tản nhiệt. Nó giúp truyền nhiệt từ chip LED sang đế và từ đó đảm bảo hoạt động ổn định và kéo dài tuổi thọ của chip.

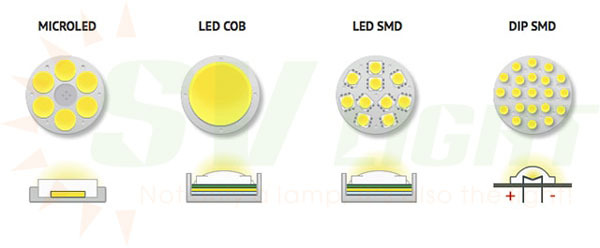

Các loại chip LED có những đặc điểm nổi bật gì?
Lớp phủ phốt pho: Bộ phận này có tác dụng tạo màu ánh sáng và được phủ lên mặt chip LED. Lớp phủ phốt pho giúp tạo ra các màu sắc khác nhau khi ánh sáng phát ra từ chip LED, tùy thuộc vào thành phần và cấu trúc của nó.
Thấu kính (lens hay dome) của LED: Đây là một lớp epoxy hoặc silicone bao bọc phía trên chip LED. Thấu kính giúp truyền ánh sáng ra bên ngoài một cách đồng đều. Có những loại LED đi kèm với thấu kính, giúp ánh sáng phân tán đều, trong khi các loại khác không có thấu kính, dẫn đến ánh sáng tập trung hơn.
Chip LED có nguyên lý hoạt động như thế nào?
Bên trong chip LED, thông qua sự tương tác của các tạo chất, được tạo thành lớp tiếp giáp P-N. Kênh P chứa các lỗ trống, trong khi kênh N chứa các điện tử. Khi có dòng điện chạy từ kênh P qua kênh N, các điện tử sẽ di chuyển và lấp đầy các lỗ trống. Quá trình này tạo ra hiện tượng bức xạ ánh sáng.

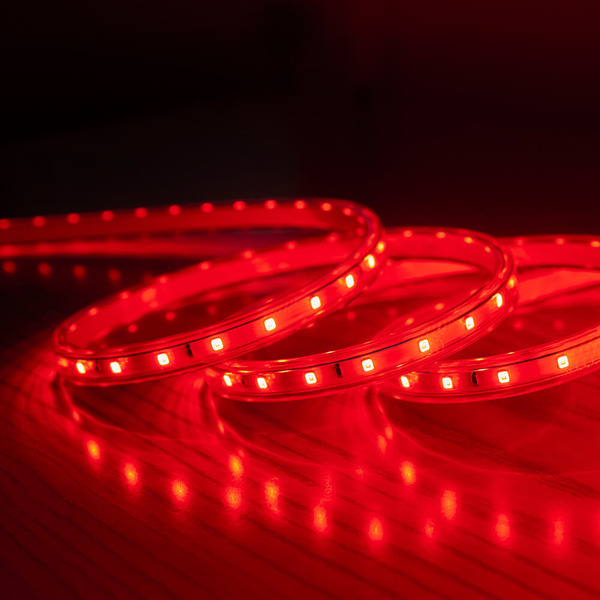

Có những loại chip LED nào nổi bật hiện nay?
Khi các điện tử di chuyển và lấp đầy các lỗ trống, năng lượng của chúng được giải phóng dưới dạng hạt nhân (quanta) của ánh sáng. Các hạt nhân ánh sáng này sẽ phát ra trong quá trình tái tổ chức của các điện tử và lỗ trống. Màu sắc của ánh sáng phát ra sẽ phụ thuộc vào tạo chất và cấu trúc của các loại chip LED.
Do đó, thông qua quá trình tạo ra và tái tổ chức các điện tử và lỗ trống trong lớp tiếp giáp P-N, chip đèn LED có khả năng tạo ra ánh sáng. Điều này giúp chip LED trở thành một nguồn sáng hiệu quả và tiết kiệm năng lượng trong nhiều ứng dụng khác nhau.
Các loại chip LED phổ biến hiện nay
Surface Mounted Device
Chip LED SMD Philips được người dùng đánh giá cao vì ánh sáng chất lượng và khả năng thay đổi màu sắc đa dạng. Phù hợp cho đèn trang trí và đáp ứng nhu cầu của nhiều công trình. Chip LED SMD Philips là một thương hiệu nổi tiếng trên thị trường Việt Nam. Đèn LED sử dụng chip này đạt chỉ số hoàn màu (CRI) cao hơn 90, đảm bảo ánh sáng chất lượng cao.
Chip LED Chip On Board
Chip COB (Chip On Board) là một thuật ngữ viết tắt. Loại chip này được phát triển từ nền tảng chip DIP và kết hợp nhiều con chip nhỏ lại với nhau, tạo ra một nguồn ánh sáng mạnh hơn. Các loại chip LED COB được sử dụng rộng rãi trong việc sản xuất đèn chiếu sáng công nghiệp.
Chip LED COG
Chip đèn LED COG là một loại chip có thiết kế tương tự như dây tóc. Nó được tạo thành bằng cách kết nối các chip LED liền mạch trên một chất nền trong suốt, thường là sapphire hoặc thuỷ tinh có độ trong đều. Đặc biệt, loại chip này còn được phủ thêm một lớp phosphor để chuyển đổi ánh sáng màu xanh da trời thành ánh sáng trắng.

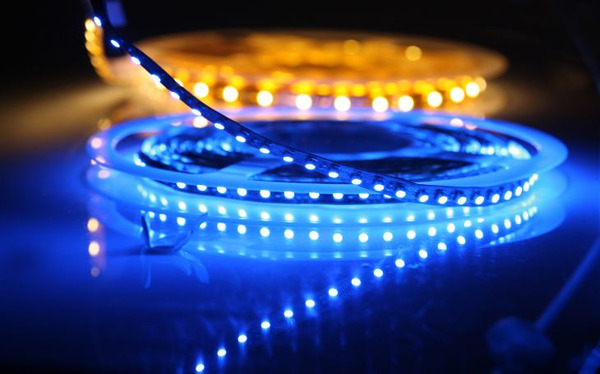

Nắm thông tin về các loại chip LED để sử dụng hiệu quả
Chip đèn LED MCOB
Chip LED MCOB là một sự kết hợp của nhiều chip COB được gắn trên cùng một bo mạch. Đây là một loại chip mới được nghiên cứu và sản xuất gần đây. Cấu trúc của chip LED MCOB bao gồm nhiều con chip COB nhỏ được xếp thành một vòng tròn. Điều này mang lại hiệu suất chiếu sáng vượt trội và độ hoàn màu (CRI) tốt. Ngoài ra, chip LED MCOB cũng có khả năng tản nhiệt nhanh hơn so với nhiều loại chip khác.
Chip LED DIP
Chip LED DIP đã tồn tại từ lâu và vẫn được sử dụng phổ biến trong các biển hiệu quảng cáo và màn hình hiển thị. Loại chip này có nhiều ưu điểm nổi bật như tuổi thọ cao và cường độ chiếu sáng lớn, giúp tạo ra ánh sáng tập trung từ các điểm ốp. Công suất của chip thường nhỏ, từ 0.05 đến 0.08W, và hiệu suất ánh sáng dao động từ 35-80 lumen/watt.
Các mã chip phổ biến hiện nay trong dòng chip DIP bao gồm:
346 (10mm/12mm/16mm/20mm/25mm/30mm/50mm).
246 (8mm).
546 (16mm/20mm).
Trên đây là một số thông tin về chip LED cùng các ứng dụng của nó trong thực tế. Như đã đề cập, chip LED đã thay đổi cách chúng ta chiếu sáng và truyền tải thông tin. Với độ sáng cao, tuổi thọ lâu dài, và khả năng điều chỉnh màu sắc, các loại chip LED đã trở thành một phần không thể thiếu trong ngành công nghiệp chiếu sáng và công nghệ thông tin
