LED 7 đoạn được ứng dụng vô cùng rộng rãi ở các ngành công nghiệp và cuộc sống. Đây là thiết bị hiển thị số rất phổ biến. Vậy LED 7 đoạn là gì? Chúng hoạt động như thế nào? Bài viết này sẽ cung cấp một số thông tin để chúng ta hiểu hơn về LED 7 đoạn.
LED 7 đoạn là gì?

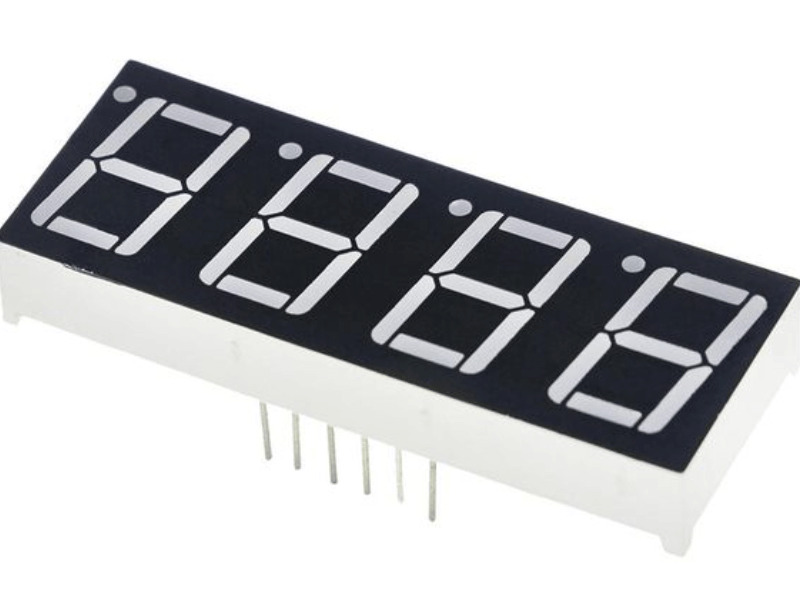

LED 7 đoạn là gì?
LED 7 đoạn là mô-đun được thiết kế đặc biệt nhằm hiển thị thông tin số. Thiết bị này gồm một số đèn LED sắp xếp dựa theo hình dạng các con số để tạo thành màn hình nhìn thấy dễ dàng. Từng con số được tạo ra bằng việc bật hay tắt những đèn LED tương ứng.
Tìm hiểu cấu tạo LED 7 đoạn
LED 7 đoạn có cấu tạo đơn giản, được dùng để hiển thị những chữ cái, chữ số đơn giản. Bởi vì có tối thiểu 8 đoạn LED gồm từ a tới g. Kèm theo đó là đoạn chấm thập phân kết nối nhau để hiển thị những ký tự và số mà không phải số nguyên nên được gọi với cái tên là “7 đoạn”.
Thiết bị này gồm có ít nhất 8 đoạn LED đơn hàng, một đoạn chấm thập phân. Từng đoạn LED hàng đơn sẽ có thể hiển thị được một trong 7 phần những ký tự. Tuy nhiên, chúng không hiển thị kết hợp những đoạn LED hàng đơn nhằm tạo thành những ký tự phức tạp.
Những đoạn LED hàng đơn có ký hiệu từ a đến g dựa theo bảng chữ cái Alphabet, được sắp xếp theo một cách thức sao cho khi những đoạn LED đó kết nối cùng với nhau, có thể hiển thị được những chữ cái, chữ số thông qua sự tắt/bật của mỗi đoạn LED.
Ngoại trừ 8 đoạn LED hàng đơn thì LED 7 đoạn có đoạn thứ 8 là chấm thập phân. Chúng được ký hiệu DP, sử dụng khi cần hiển thị số mà không phải số nguyên. Khi dùng đoạn chấm thập phân thì tổng các đoạn LED cần kích hoạt sẽ được tăng để giúp hiển thị những giá trị chính xác hơn. Chấm thập phân sẽ có thể nằm bất cứ vị trí nào ở trên LED 7 đoạn, ngoại trừ các vị trí đang được dùng hiển thị ký tự khác.
Nguyên lý hoạt động của LED 7 đoạn là gì?

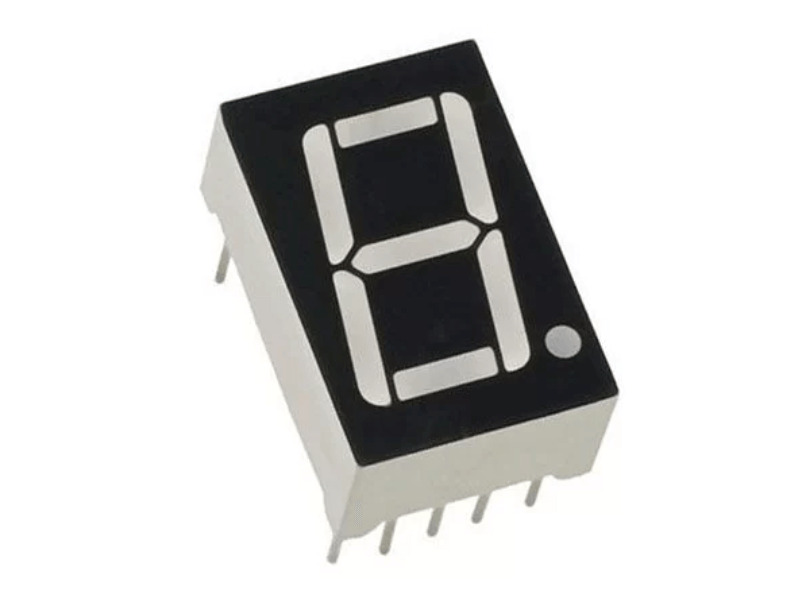

Nguyên lý hoạt động chính của LED 7 đoạn
LED 7 đoạn gồm 7 đoạn LED riêng biệt, từng đoạn sẽ tương ứng cùng với một thanh gạch dọc hay ngang của những chữ số. Từng đoạn LED sẽ có hai đầu điện cực, đầu âm nối với nguồn điện âm còn đầu dương sẽ nối với nguồn điện dương thì lúc đó dòng điện chạy qua LED và phát sáng.
Để tạo những chữ số từ 0 đến 9, những đoạn LED cần phải được bật sáng lên theo những mẫu khác nhau. Để hiển thị được số 1 thì cần phải bật đoạn LED ở vị trí thứ 2 từ trên xuống, hiển thị số 4 thì cần phải bật những đoạn 3, 5 và 6. Về việc lựa chọn bật tắt những đoạn LED sẽ được điều khiển bằng một mạch điện tử ở bên trong.
Bản chất hoạt động của thiết bị này là dùng những mạch điện điều khiển mỗi đoạn LED để bật sáng dựa theo thứ tự, tạo những chữ số như mong muốn. Điều này giúp tạo những thiết bị hiển thị số có chi phí thấp và cấu tạo đơn giản. Qua nguyên lý hoạt động này thì các bạn cũng dễ hiểu hơn về Led 7 đoạn là gì.
Nguyên lý LED 7 đoạn có Anode chung

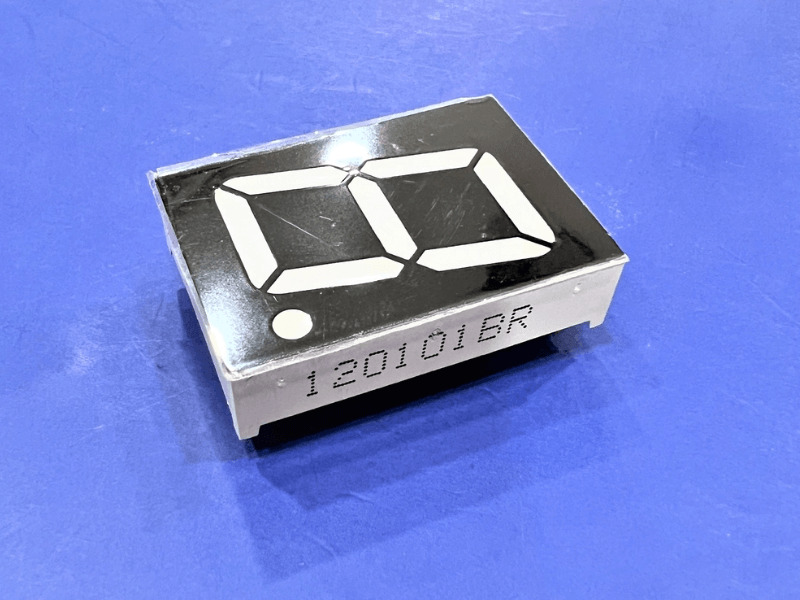

Nguyên lý LED 7 đoạn có Anode chung
Đây là một dạng kết nối được dùng trong việc nối những LED lại với nhau. Ở dạng kết nối này thì cực dương của 8 LED được nối cùng nhau và những cực âm sẽ đứng riêng.
Nếu áp dụng một điện áp dương vào cực dương chung của các LED thì các LED được kích hoạt. Những cực âm của mỗi LED cần phải được kết nối tới mạch điện nhằm tạo ra mạch điện đầy đủ, cho phép dòng điện có thể đi qua. Lúc dòng điện đi qua LED thì chúng tỏa sáng theo mẫu thông qua những thiết bị điều khiển.
Nguyên lý của LED 7 đoạn Cathode chung

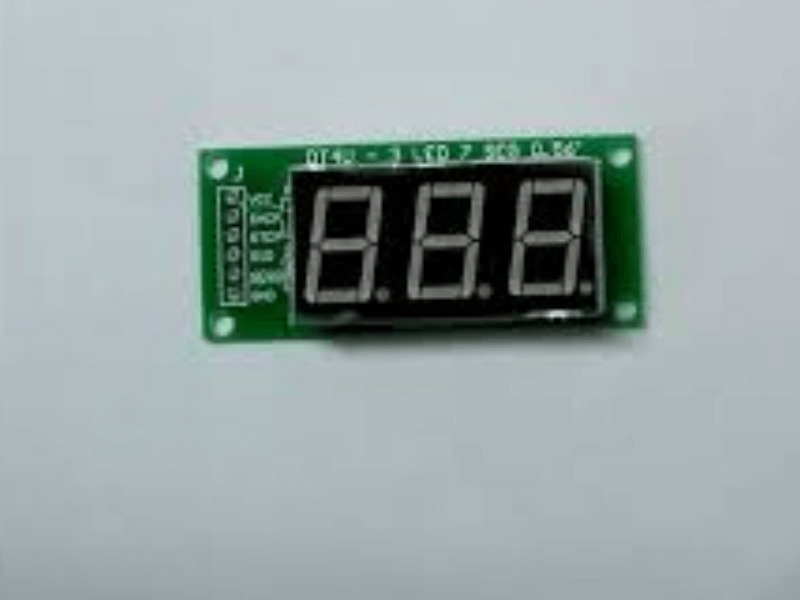

Nguyên lý của LED 7 đoạn Cathode chung
Đây là loại LED 7 đoạn có cực âm của cả 8 LED nối cùng với nhau, còn các cực dương thì đứng riêng.
Khi đưa một điện áp vào cục đèn, kích thích diode ở 7 đoạn LED này thì sẽ bắt đầu. Mà cụ thể là, điện áp có thể làm cho những điốt ở trong LED phát sáng. Nhưng trong trường hợp đó, để đèn LED có thể phát sáng thì cần đưa cực âm vào điện áp ở mức phù hợp.
Bài viết trên đã cung cấp cho chúng ta một vài thông tin để hiểu rõ hơn về LED 7 đoạn là gì. Hy vọng là những thông tin này thật sự hữu ích đối với bạn.
