PCB, hay Printed Circuit Board, là một thành phần cốt lõi không thể thiếu trong công nghệ điện tử hiện đại. Được tạo thành từ một tấm vật liệu cách điện, PCB chứa các mạch in, các linh kiện điện tử và các đường dẫn điện trên bề mặt của nó. Cấu trúc này giúp PCB trở thành một nền tảng cơ bản cho việc kết nối và hoạt động của các linh kiện điện tử trong một thiết bị. Chi tiết tìm hiểu PCB là gì cùng PEI chúng tôi trong nội dung bên dưới nhé.
Tìm hiểu pcb là gì?
PCB là viết tắt của Printed Circuit Board, tức là Bảng Mạch In. Đây là một thành phần quan trọng trong công nghệ điện tử, được sử dụng để kết nối và hỗ trợ hoạt động của các linh kiện điện tử trong một thiết bị.
PCB thường được tạo thành từ một tấm cơ sở cách điện, như fiberglass hoặc phenolic, được phủ một lớp đồng dẫn điện. Trên bề mặt này, các đường dẫn mạch in được tạo ra bằng cách ets dùng hóa chất hoặc gia công cơ khí. Các linh kiện điện tử, chẳng hạn như chip, điốt, tụ, và cuộn cảm, được gắn lên PCB thông qua quá trình hàn hoặc kết nối bề mặt.
Cấu trúc và thiết kế của PCB phụ thuộc vào ứng dụng cụ thể. Các đường dẫn mạch in được thiết kế để chuyển dẫn tín hiệu, dòng điện, và dữ liệu giữa các linh kiện. Ngoài ra, PCB cũng có thể bao gồm các lớp cách điện và lớp đồng phụ trợ, được sử dụng để cách ly và hỗ trợ cấu trúc của mạch.

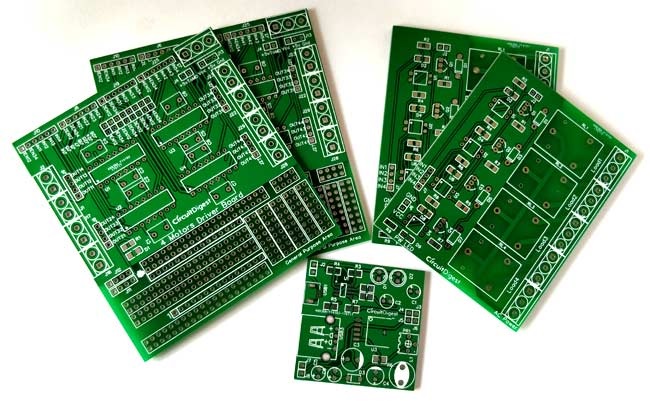

Tìm hiểu Printed Circuit Board - pcb là gì?
PCB có ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và tiêu dùng. Chúng được sử dụng trong sản xuất điện tử, viễn thông, ô tô, y tế, công nghệ thông tin, và nhiều lĩnh vực khác. PCB đóng vai trò quan trọng trong việc tạo ra hệ thống hoạt động ổn định và tin cậy của các thiết bị điện tử.
Cấu tạo của pcb
PCB (Printed Circuit Board) có cấu trúc căn bản gồm các thành phần chính sau:
Lớp cách điện: Thường là một tấm vật liệu cách điện như fiberglass (sợi thủy tinh epoxy) hoặc phenolic. Lớp cách điện này có vai trò cung cấp độ cứng và hỗ trợ cho PCB.
Lớp dẫn điện: Một lớp mỏng đồng được phủ lên bề mặt cơ sở cách điện. Đây là lớp chính thực hiện chức năng dẫn điện và kết nối các linh kiện trên PCB.
Đường dẫn (traces): Là mạch in dẫn điện trên bề mặt PCB, được tạo thành từ lớp dẫn điện. Đường dẫn nối các linh kiện và chuyển dữ liệu, tín hiệu và dòng điện giữa chúng.
Lớp hàn: Đây là lớp phủ bảo vệ trên đường dẫn và các linh kiện đã gắn lên PCB. Lớp hàn có thể được thực hiện bằng thiết bị hàn hoặc quá trình kết nối bề mặt (surface mount technology - SMT).
Linh kiện điện tử: Bao gồm các chip, tụ, điốt, cuộn cảm và các linh kiện khác. Chúng được gắn lên PCB thông qua quá trình hàn hoặc kết nối bề mặt.
Lớp cách điện: Đôi khi, PCB có thể bao gồm nhiều lớp cách điện để cách ly các tín hiệu và đảm bảo tính ổn định của mạch. Các lớp cách điện này thường được làm từ vật liệu như vi mạch epoxy (FR-4) hoặc polyimide.

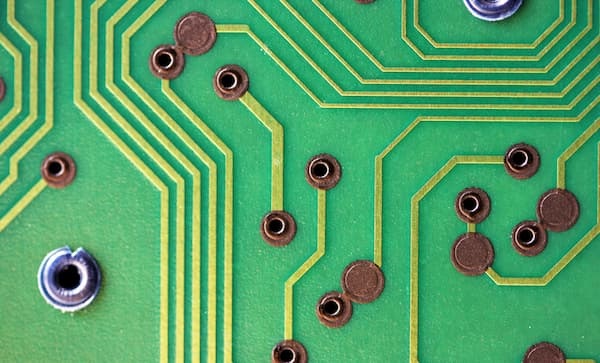

Chi tiết cấu tạo pcb? đặc điểm nổi bật
Đặc điểm của mạch pcb
Mạch PCB (Printed Circuit Board) có những đặc điểm chính sau:
Đa dạng và linh hoạt: PCB có thể được thiết kế và sản xuất theo nhiều kích thước và hình dạng khác nhau, phù hợp với yêu cầu của từng ứng dụng cụ thể. Chúng có thể có cấu trúc đơn lớp, hai lớp hoặc đa lớp, tùy thuộc vào độ phức tạp và tính năng của mạch.
Tích hợp linh kiện: PCB cho phép linh kiện điện tử được gắn vào bề mặt PCB thông qua quá trình hàn hoặc kết nối bề mặt. Điều này tạo điều kiện thuận lợi cho việc tích hợp và gắn kết linh kiện một cách chính xác, đồng thời giảm thiểu sự rối loạn và sai sót trong quá trình lắp ráp.
Độ tin cậy và ổn định: PCB được thiết kế và sản xuất với công nghệ chính xác, đảm bảo tính ổn định và độ tin cậy cao. Các đường dẫn và mạch in trên PCB được thiết kế sao cho đảm bảo chất lượng tín hiệu và truyền dẫn dòng điện hiệu quả.
Tiết kiệm không gian: PCB cho phép các linh kiện và đường dẫn mạch in được gắn và xếp chồng lên nhau trên bề mặt nhỏ. Điều này giúp tiết kiệm không gian và tạo điều kiện cho việc thiết kế các thiết bị nhỏ gọn và dễ di động.
Dễ sửa chữa và nâng cấp: Với cấu trúc module và linh kiện được gắn lên bề mặt, PCB dễ dàng cho việc sửa chữa và nâng cấp khi cần thiết. Linh kiện bị hỏng có thể được thay thế một cách đơn giản, giúp tiết kiệm thời gian và chi phí.
Tính kỹ thuật cao: Thiết kế và sản xuất PCB đòi hỏi kiến thức kỹ thuật và kỹ năng chính xác. Các thông số kỹ thuật như độ dày, chiều rộng đường dẫn, khoảng cách giữa các đường dẫn, và lớp cách điện phải được xác định chính xác để đảm bảo hoạt động ổn định và đáng tin cậy của PCB.

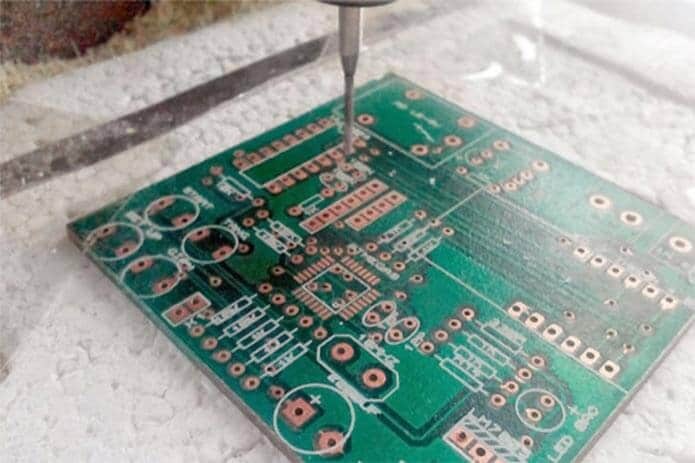

Khám phá ứng dụng rộng rãi của PCB
Ứng dụng của pcb là gì?
Điện tử tiêu dùng: PCB được sử dụng trong các thiết bị điện tử tiêu dùng như điện thoại di động, máy tính, máy nghe nhạc, đồng hồ thông minh, máy chơi game, thiết bị gia dụng và nhiều sản phẩm khác.
Công nghệ thông tin: PCB là thành phần chính của các thiết bị viễn thông, router, switch mạng, modem, card mạng và các thiết bị liên quan đến truyền thông và mạng.
Công nghiệp: PCB được sử dụng trong các thiết bị điều khiển công nghiệp, hệ thống tự động hóa, máy móc công nghiệp, hệ thống điều khiển robot và các ứng dụng công nghiệp khác.
Ô tô: PCB là một phần quan trọng của hệ thống điện ô tô, bao gồm hệ thống đèn, hệ thống âm thanh, điều khiển động cơ, hệ thống điều hòa, hệ thống an toàn và các hệ thống khác.
Y tế: PCB được sử dụng trong các thiết bị y tế như thiết bị chẩn đoán hình ảnh, máy ECG, thiết bị giám sát, thiết bị phẫu thuật, thiết bị y tế di động và nhiều ứng dụng y tế khác.
Năng lượng: PCB được sử dụng trong các hệ thống năng lượng mặt trời, hệ thống điện tử điều khiển và theo dõi năng lượng, hệ thống lưu trữ và phân phối năng lượng và trong các ứng dụng năng lượng thay thế khác.
Hàng không và vũ trụ: PCB được sử dụng trong các hệ thống điện tử hàng không và vũ trụ, bao gồm hệ thống điều khiển, các thiết bị đo lường và theo dõi, hệ thống viễn thông và hệ thống điện tử khác.
Nhờ vào những đặc điểm này, PCB đã trở thành một công cụ không thể thiếu trong ngành công nghiệp điện tử và có vai trò quan trọng trong việc đảm bảo hoạt động ổn định và tin cậy của các thiết bị điện tử hiện đại. Hiểu rõ về pcb là gì để có thể sử dụng hiệu quả trong đời sống ứng dụng nhé.
