PCB, hay bảng mạch in, là một thành phần không thể thiếu trong các thiết bị điện tử hiện đại. Nó kết nối các linh kiện điện tử thông qua các mạch dẫn in trên nền cách điện. Cấu tạo bao gồm các lớp đồng mỏng gắn trên lớp nền cách điện, với các lỗ để kết nối linh kiện giữa các mặt của bảng mạch.
PCB được ứng dụng rộng rãi trong thiết bị gia dụng, y tế, máy tính, điện thoại và viễn thông. Chức năng chính là kết nối và giao tiếp giữa các linh kiện điện tử, đảm bảo hệ thống hoạt động hiệu quả. Bài viết này sẽ giúp bạn hiểu rõ hơn về khái niệm, cấu tạo, ứng dụng và chức năng của chúng.
PCB là gì?
.jpg)

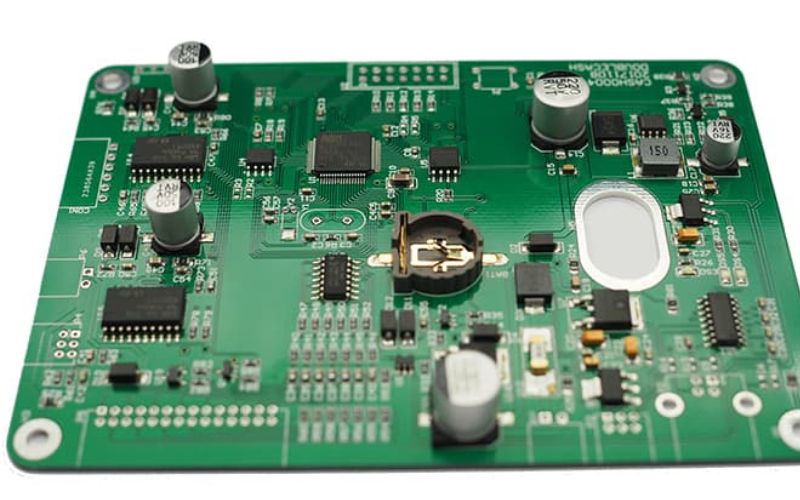

PCB là gì?
PCB (Printed Circuit Board), hay bảng mạch in, là một loại mạch điện tử được sử dụng rộng rãi để kết nối và hỗ trợ các linh kiện điện tử trong hầu hết các thiết bị công nghệ hiện đại. Chúng được thiết kế để thay thế các phương pháp kết nối dây truyền thống, giúp tạo ra các hệ thống điện tử nhỏ gọn và hiệu quả hơn.
Trên PCB, các mạch dẫn điện được in trên một nền vật liệu cách điện, thường là sợi thủy tinh hoặc nhựa epoxy, và các linh kiện điện tử được gắn trực tiếp lên bề mặt hoặc thông qua các lỗ xuyên qua bảng mạch, không chỉ giúp giảm kích thước và trọng lượng của thiết bị, mà còn tăng độ tin cậy và khả năng chống nhiễu điện từ.
Định nghĩa về PCB
PCB (Printed Circuit Board), hay bảng mạch in, là một loại mạch điện tử được sử dụng rộng rãi để kết nối và hỗ trợ các linh kiện điện tử trong hầu hết các thiết bị công nghệ hiện đại. PCB được thiết kế để thay thế các phương pháp kết nối dây truyền thống, giúp tạo ra các hệ thống điện tử nhỏ gọn và hiệu quả hơn.
Trên PCB, các mạch dẫn điện được in trên một nền vật liệu cách điện, thường là sợi thủy tinh hoặc nhựa epoxy, và các linh kiện điện tử được gắn trực tiếp lên bề mặt hoặc thông qua các lỗ xuyên qua bảng mạch. Chúng không chỉ giúp giảm kích thước và trọng lượng của thiết bị, mà còn tăng độ tin cậy và khả năng chống nhiễu điện từ.
Lịch sử phát triển của PCB
- Những năm 1900 - 1940: Công nghệ bảng mạch in bắt đầu được phát triển từ đầu thế kỷ 20. Năm 1903, Albert Hanson, một nhà phát minh người Đức, đã nộp bằng sáng chế cho một mạch điện sử dụng các lớp dây dẫn. Năm 1925, Charles Ducas của Mỹ đã đề xuất phương pháp in các mạch điện lên bề mặt cách điện bằng mực dẫn điện.
- Thập kỷ 1940: Sự bùng nổ của công nghệ PCB xảy ra trong Thế chiến II, khi Paul Eisler, một kỹ sư người Áo, phát minh ra PCB hiện đại như một phần của thiết bị radio. Vào năm 1943, ông đã sử dụng bảng mạch in trong sản xuất hàng loạt các thiết bị quân sự, góp phần vào sự thành công của công nghệ này.
- Những năm 1950: Bắt đầu được sử dụng rộng rãi trong thương mại. Công nghệ này được cải tiến với việc phát triển các phương pháp sản xuất hàng loạt, giúp giảm chi phí và tăng hiệu quả. Đây là thời kỳ mà các lớp mạch in đầu tiên được sản xuất bằng cách phủ đồng lên các tấm nhựa và sau đó loại bỏ phần không cần thiết.
- Thập kỷ 1960 - 1970: Sự phát triển của công nghệ mạch tích hợp (IC) đã thúc đẩy nhu cầu về PCB. Các bảng mạch đa lớp ra đời, cho phép tích hợp nhiều mạch điện phức tạp hơn trong một không gian nhỏ hơn. Điều này đánh dấu một bước tiến lớn trong việc thu nhỏ kích thước các thiết bị điện tử.
- Những năm 1980 - nay: Công nghệ PCB tiếp tục phát triển với sự xuất hiện của các vật liệu và kỹ thuật mới, như mạch dẻo và công nghệ mạch in cao cấp. Các tiến bộ trong công nghệ sản xuất như in 3D và quang khắc (photolithography) đã cải thiện độ chính xác và khả năng sản xuất của PCB. Ngày nay, PCB là một thành phần thiết yếu trong hầu hết các thiết bị điện tử, từ điện thoại thông minh đến máy tính và các hệ thống công nghệ cao khác.
Tầm quan trọng của PCB trong công nghệ điện tử
.jpg)

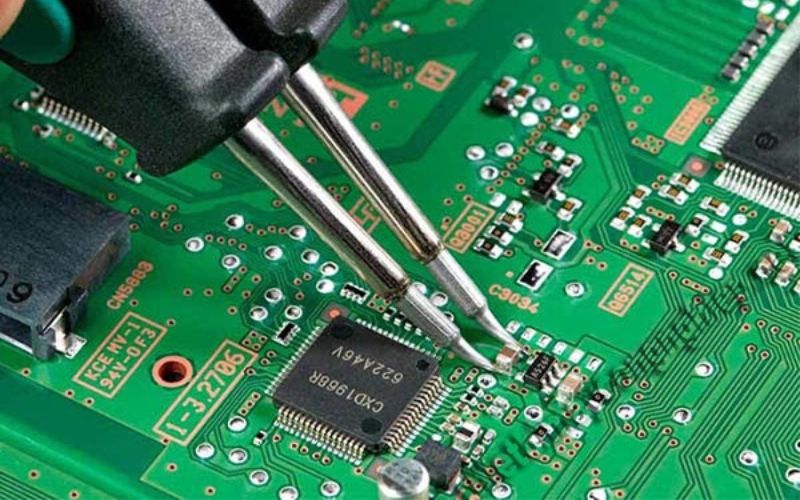

Tầm quan trọng của PCB trong công nghệ điện tử
PCB (Printed Circuit Board) đóng một vai trò vô cùng quan trọng trong công nghệ điện tử hiện đại. Dưới đây là những lý do tại sao PCB lại quan trọng đến vậy:
- Liên kết các linh kiện điện tử: PCB cung cấp một nền tảng chắc chắn và ổn định để kết nối các linh kiện điện tử. Thay vì sử dụng các dây nối riêng lẻ, sử dụng các đường mạch in để kết nối các thành phần lại với nhau, giúp giảm thiểu sự lộn xộn và tăng độ tin cậy.
- Tối ưu hóa không gian và thiết kế: Cho phép tích hợp các mạch phức tạp trong một không gian nhỏ gọn. Điều này rất quan trọng đối với các thiết bị điện tử hiện đại, nơi kích thước và trọng lượng được tối ưu hóa, như điện thoại di động, máy tính bảng và các thiết bị đeo.
- Tăng độ tin cậy và độ bền: Với thiết kế mạch in cố định, PCB giảm thiểu nguy cơ lỗi do lỏng hoặc đứt kết nối. Các đường mạch được in chắc chắn trên bảng mạch giúp đảm bảo kết nối ổn định và bền bỉ hơn so với dây nối truyền thống.
- Dễ dàng sản xuất hàng loạt: Cho phép sản xuất hàng loạt với chi phí thấp và chất lượng đồng đều. Các quy trình tự động hóa trong sản xuất giúp giảm thời gian và chi phí sản xuất, đồng thời đảm bảo sự nhất quán và độ chính xác cao.
- Giảm nhiễu điện từ: Thiết kế PCB có thể giúp giảm nhiễu điện từ (EMI) bằng cách sắp xếp hợp lý các đường mạch và lớp cách điện. Điều này đặc biệt quan trọng trong các thiết bị yêu cầu hiệu suất cao và độ chính xác, như thiết bị y tế, thiết bị viễn thông và hệ thống điện tử hàng không.
- Tích hợp đa chức năng: Tích hợp nhiều chức năng trong một bảng mạch duy nhất, như mạch điều khiển, mạch nguồn và mạch tín hiệu. Điều này giúp giảm thiểu số lượng bảng mạch cần thiết và tăng hiệu suất tổng thể của thiết bị.
- Hỗ trợ các công nghệ tiên tiến: PCB là nền tảng cho nhiều công nghệ tiên tiến như mạch tích hợp (IC), cảm biến, và vi xử lý. Với khả năng hỗ trợ các linh kiện nhỏ và phức tạp, cho phép các nhà thiết kế phát triển các sản phẩm công nghệ cao đáp ứng nhu cầu ngày càng cao của thị trường.
Cấu tạo của PCB
Dưới đây là các thành phần cơ bản:
- Lớp nền (Substrate):
- Vật liệu: Phổ biến nhất là FR4 (Flame Retardant 4), một loại sợi thủy tinh ép với nhựa epoxy. Các vật liệu khác có thể bao gồm polyimide, gốm hoặc các vật liệu dẻo.
- Chức năng: Cung cấp độ cứng và độ bền cơ học, đồng thời làm nền tảng cách điện cho các mạch dẫn.
- Lớp đồng (Copper Layer):
- Vật liệu: Đồng (Cu).
- Chức năng: Lớp đồng là nơi các mạch điện được tạo thành. PCB thường có từ một đến nhiều lớp đồng, tùy thuộc vào độ phức tạp của thiết kế mạch. Các lớp đồng này được ăn mòn hoặc in để tạo thành các đường mạch điện liên kết các linh kiện.
- Lớp phủ (Solder Mask):
- Vật liệu: Một lớp polymer mỏng, thường có màu xanh lá cây, nhưng cũng có thể là màu đỏ, xanh lam hoặc đen.
- Chức năng: Bảo vệ các đường mạch đồng khỏi bị oxy hóa và ngắn mạch. Lớp phủ này cũng giúp ngăn ngừa sự ăn mòn và bảo vệ mạch trong quá trình hàn linh kiện.
.jpg)

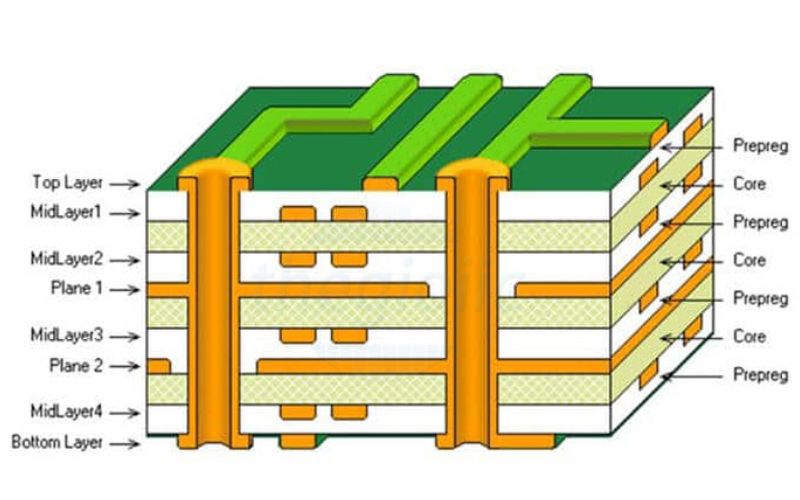

Cấu tạo của PCB
- Lớp in mực (Silkscreen Layer):
- Vật liệu: Mực in trắng (hoặc các màu khác).
- Chức năng: Lớp này chứa các ký hiệu, chữ cái, số và biểu tượng để hướng dẫn và chỉ dẫn trong quá trình lắp ráp, kiểm tra và bảo trì. Đây là nơi các thông tin như mã linh kiện, vị trí linh kiện và logo của nhà sản xuất được in lên.
- Các lỗ xuyên (Vias):
- Vật liệu: Đồng mạ.
- Chức năng: Các lỗ xuyên kết nối các lớp đồng ở các mặt khác nhau của PCB. Có hai loại lỗ xuyên chính: through-hole vias (xuyên từ mặt trên đến mặt dưới của PCB) và blind/buried vias (chỉ kết nối một số lớp mà không xuyên suốt toàn bộ bảng mạch).
- Lớp phủ bề mặt (Surface Finish):
- Vật liệu: Thường là thiếc, vàng, bạc, hoặc các hợp kim khác.
- Chức năng: Tạo bề mặt tiếp xúc cho các linh kiện được hàn lên PCB. Lớp phủ này giúp cải thiện độ dẫn điện và bảo vệ bề mặt đồng khỏi bị oxy hóa.
- Lớp lõi (Core):
- Vật liệu: Một lớp vật liệu cách điện kẹp giữa hai lớp đồng.
- Chức năng: Cung cấp độ cứng và cách điện giữa các lớp mạch đồng. Lõi thường được sử dụng trong PCB nhiều lớp để tăng cường độ cứng và ổn định.
Vật liệu chính để sản xuất PCB
Để sản xuất PCB (Printed Circuit Board), người ta sử dụng nhiều loại vật liệu khác nhau để đảm bảo tính bền bỉ, hiệu suất và khả năng chịu nhiệt của bảng mạch. Dưới đây là những vật liệu chính thường được sử dụng:
- FR4 (Flame Retardant 4):
- Thành phần: Sợi thủy tinh kết hợp với nhựa epoxy.
- Đặc điểm: FR4 là vật liệu nền phổ biến nhất. Nó có đặc tính chống cháy, độ bền cơ học cao, khả năng cách điện tốt và chịu được nhiệt độ cao.
- Ứng dụng: Được sử dụng rộng rãi, từ các thiết bị điện tử tiêu dùng đến các ứng dụng công nghiệp và quân sự.
- Nhựa Polyimide:
- Thành phần: Nhựa polyimide.
- Đặc điểm: Có khả năng chịu nhiệt tốt hơn FR4, dẻo dai và bền bỉ. Vật liệu này cũng có khả năng chống cháy và chịu được môi trường khắc nghiệt.
- Ứng dụng: Thường được sử dụng trong các PCB linh hoạt (flexible PCB) và các ứng dụng yêu cầu độ bền nhiệt cao, chẳng hạn như trong ngành hàng không và vũ trụ.
- Gốm (Ceramic):
- Thành phần: Gốm, chẳng hạn như alumina hoặc nhôm nitride.
- Đặc điểm: Có khả năng dẫn nhiệt tốt, chịu nhiệt cao và ổn định điện môi tốt.
- Ứng dụng: Sử dụng trong các ứng dụng yêu cầu hiệu suất nhiệt cao và ổn định điện môi, như trong các thiết bị điện tử công suất cao và công nghệ RF (radio frequency).
.jpg)

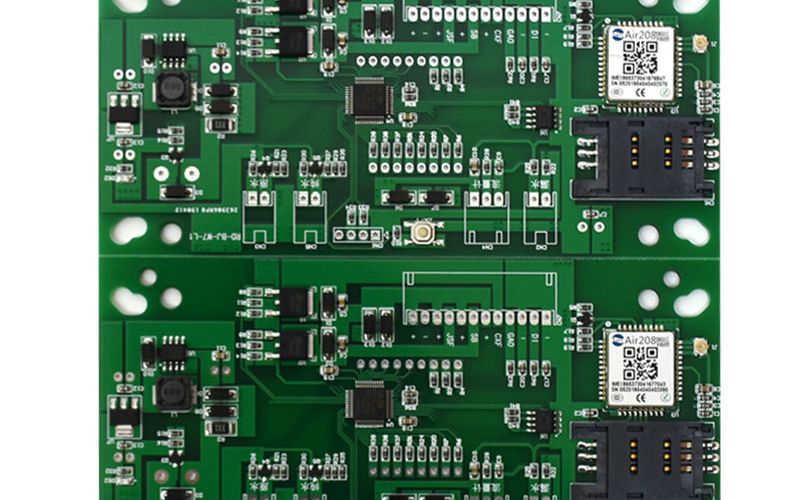

Vật liệu chính để sản xuất PCB
- Nhựa Teflon (PTFE):
- Thành phần: Polytetrafluoroethylene (PTFE).
- Đặc điểm: Có hệ số điện môi thấp, khả năng chịu nhiệt và chống hóa chất tuyệt vời.
- Ứng dụng: Thường được sử dụng trong các PCB cho ứng dụng tần số cao, như trong các thiết bị viễn thông và radar.
- Nhôm (Aluminum):
- Thành phần: Lớp nhôm.
- Đặc điểm: Nhôm cung cấp khả năng tản nhiệt tốt và độ bền cơ học cao.
- Ứng dụng: Sử dụng trong các PCB tản nhiệt, đặc biệt trong các thiết bị LED, nơi cần quản lý nhiệt hiệu quả.
- Vật liệu dẻo (Flexible Materials):
- Thành phần: Polyimide hoặc polyester.
- Đặc điểm: Dẻo dai, có khả năng uốn cong và bền bỉ.
- Ứng dụng: Dùng trong các PCB linh hoạt, phù hợp cho các ứng dụng cần tính linh hoạt cao như thiết bị đeo, điện thoại di động và các thiết bị có không gian hạn chế.
Ứng dụng của PCB
PCB (Printed Circuit Board) được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ vào khả năng tối ưu hóa không gian, tăng độ tin cậy và giảm chi phí sản xuất. Dưới đây là một số ứng dụng chính:
- Thiết bị điện tử tiêu dùng:
- Ứng dụng: Được sử dụng trong hầu hết các thiết bị điện tử tiêu dùng như điện thoại di động, máy tính bảng, máy tính xách tay, TV, máy ảnh và máy chơi game.
- Lợi ích: Giúp thu nhỏ kích thước thiết bị, tăng hiệu suất hoạt động và độ tin cậy, cũng như giảm chi phí sản xuất.
- Thiết bị y tế:
- Ứng dụng: Sử dụng trong các thiết bị y tế như máy chụp X-quang, máy siêu âm, máy trợ thính, máy đo huyết áp và các thiết bị theo dõi bệnh nhân.
- Lợi ích: Cung cấp độ chính xác cao, độ tin cậy và khả năng chống nhiễu điện từ, đảm bảo an toàn và hiệu quả trong các ứng dụng y tế.
- Công nghiệp ô tô:
- Ứng dụng: Sử dụng trong các hệ thống điện tử của ô tô như hệ thống điều khiển động cơ, hệ thống an toàn (túi khí, ABS), hệ thống giải trí, hệ thống định vị GPS và hệ thống cảm biến.
- Lợi ích: Đảm bảo hiệu suất cao, độ bền bỉ và khả năng chịu được môi trường khắc nghiệt trong các ứng dụng ô tô.
- Thiết bị viễn thông:
- Ứng dụng: Sử dụng trong các thiết bị viễn thông như bộ định tuyến, bộ chuyển mạch, ăng-ten, điện thoại cố định và các thiết bị mạng.
- Lợi ích: Hỗ trợ truyền dẫn tín hiệu ổn định, giảm nhiễu điện từ và tăng hiệu suất truyền dẫn.
- Hàng không vũ trụ:
- Ứng dụng: Sử dụng trong các hệ thống điều khiển và liên lạc của máy bay, vệ tinh, tên lửa và các thiết bị không gian.
- Lợi ích: Cung cấp độ bền cao, khả năng chịu nhiệt độ và áp suất khắc nghiệt, đảm bảo an toàn và hiệu quả trong các ứng dụng hàng không vũ trụ.
- Thiết bị quân sự:
- Ứng dụng: Được sử dụng trong các thiết bị quân sự như radar, hệ thống điều khiển tên lửa, thiết bị thông tin liên lạc và các hệ thống giám sát.
- Lợi ích: Cung cấp độ bền bỉ, độ tin cậy và khả năng chống nhiễu điện từ cao, đáp ứng các tiêu chuẩn khắt khe của quân sự.
- Thiết bị công nghiệp:
- Ứng dụng: Sử dụng trong các thiết bị công nghiệp như máy móc tự động hóa, hệ thống điều khiển, cảm biến và các thiết bị đo lường.
- Lợi ích: Đảm bảo độ tin cậy, hiệu suất cao và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Đèn LED và chiếu sáng:
- Ứng dụng: Sử dụng trong các thiết bị chiếu sáng LED, bảng quảng cáo, đèn đường và các hệ thống chiếu sáng khác.
- Lợi ích: Giúp quản lý nhiệt tốt, tăng tuổi thọ đèn LED và đảm bảo hiệu suất chiếu sáng ổn định.
Câu hỏi thường gặp
PCB có thể tái sử dụng được không?
Có thể tái sử dụng được trong một số trường hợp, tuy nhiên điều này phụ thuộc vào mức độ hư hỏng của mạch và yêu cầu kỹ thuật cụ thể của ứng dụng. Các PCB có thể được tái sử dụng nếu chúng không bị hỏng nặng, không có sự hỏng hóc cơ học hoặc hỏng vật lý, và không cần các linh kiện riêng biệt hoặc kỹ thuật lắp ráp đặc biệt. Tuy nhiên, trong một số trường hợp, việc tái sử dụng có thể là không kinh tế hoặc không khả thi, và việc sản xuất một PCB mới có thể là lựa chọn tốt hơn.
Làm thế nào để kiểm tra tính hoạt động của một PCB?
- Kiểm tra hình dạng và bề ngoài: Xem xét tổng thể để đảm bảo không có dấu hiệu về hỏng hóc cơ học, sự oxy hóa hoặc ăn mòn.
- Kiểm tra linh kiện: Kiểm tra mỗi linh kiện để đảm bảo chúng không bị hỏng hoặc hỏng hóc và đã được gắn chính xác.
- Kiểm tra đường mạch: Sử dụng đồng hồ vạn năng hoặc dây kiểm tra để kiểm tra kết nối giữa các linh kiện và các đường mạch trên PCB.
- Kiểm tra nguồn điện và tín hiệu: Kết nối với nguồn điện và thiết bị kiểm tra để kiểm tra nguồn điện và tín hiệu có hoạt động đúng cách không.
- Kiểm tra bằng thử nghiệm chức năng: Kiểm tra chức năng của PCB bằng cách áp dụng dữ liệu hoặc tín hiệu vào và kiểm tra kết quả đầu ra.
PCB có thể tự sản xuất tại nhà không?
Việc tự sản xuất PCB tại nhà có thể thực hiện được, nhưng đòi hỏi kỹ năng kỹ thuật và trang thiết bị phù hợp. Các bước chính bao gồm:
- Thiết kế mạch: Sử dụng phần mềm thiết kế mạch để tạo ra bản vẽ.
- In mạch: Sử dụng máy in mạch hoặc phương pháp in mạch bằng tay để chuyển bản vẽ vào một tấm vật liệu dẻo hoặc laminate.
- Đục lỗ và lắp linh kiện: Sử dụng máy khoan để đục lỗ và lắp các linh kiện vào.
- Hàn linh kiện: Sử dụng kỹ thuật hàn để kết nối các linh kiện với đường mạch.
- Kiểm tra và sửa chữa: Kiểm tra tính hoạt động của PCB và sửa chữa bất kỳ lỗi nào được phát hiện.
